Metallschiffchen zur Reinigung und Blenden

Platin Schmelzpunkt: 1768 ° C (3214.4 ° F)
Schmelzpunkt von Molybdän: 2610 ° C (4730 ° F)
Schmelzpunkt von Wolfram: 3422 ° C (6191.6 ° F)

Eine Verunreinigung der Blende tritt auf, wenn sie dem Elektronenstrahl ausgesetzt ist. In diesem Fall ist eine regelmäßige Reinigung oder ein regelmäßiger Austausch erforderlich. Je kleiner das Loch, desto schneller baut sich eine Kontamination auf und Astigmatismus nimmt zu. Verschmutzte Apertursysteme erschweren die Ausrichtung aufgrund der Strahlablenkung, die durch das Aufladen von Schmutz verursacht wird.

Platin / Iridium-Öffnungen können gereinigt werden, indem sie angeflammt werden und eine Temperatur angewendet wird, bei der die Öffnung eine kirschrote Farbe (keine weiße Hitze) nicht überschreitet. Für dieses Verfahren wurden Bunsenbrenner oder Geräte mit kleiner Flamme (Alkohol, Butan) verwendet. Für diesen Vorgang sollten etwa 10-15 Sekunden ausreichen. Ein "Flamer" für diesen Zweck wird nachstehend beschrieben. Die gesamte Oberfläche erhält bei vollständiger Reinigung die gleiche Farbe.

Molybdänöffnungen müssen im Vakuum unter 10-4 mbar erhitzt werden. Nach Erreichen des richtigen Vakuums und Anlegen des Stroms wird eine kirschrote Farbe erreicht. Verwenden Sie ein Wolframboot. Dies dauert ca. 20-30 Sekunden. Molybdän-Öffnungen können häufiger erfolgreich gereinigt und wiederverwendet werden als Platin / Iridium.

Zu Reinigungszwecken können in unserer Platin-Gaze ​​"Aperture Flamer" (Nr. 60001) Blendenöffnungen aus Platin / Iridium geflammt werden.

Die gereinigten Öffnungen sollten auf einem sauberen Objektträger bei 30-40facher Vergrößerung überprüft werden. Das Loch sollte sauber und rund sein. Falsch geformte Öffnungen sollten verworfen werden.

Platin Schmelzpunkt: 1768 ° C (3214.4 ° F) Schmelzpunkt von Molybdän: 2610 ° C (4730 ° F) Schmelzpunkt von Wolfram: 3422 ° C (6191.6 ° F) Eine Verunreinigung der Blende tritt auf, wenn sie dem... mehr erfahren »
Fenster schließen
Metallschiffchen zur Reinigung und Blenden

Platin Schmelzpunkt: 1768 ° C (3214.4 ° F)
Schmelzpunkt von Molybdän: 2610 ° C (4730 ° F)
Schmelzpunkt von Wolfram: 3422 ° C (6191.6 ° F)

Eine Verunreinigung der Blende tritt auf, wenn sie dem Elektronenstrahl ausgesetzt ist. In diesem Fall ist eine regelmäßige Reinigung oder ein regelmäßiger Austausch erforderlich. Je kleiner das Loch, desto schneller baut sich eine Kontamination auf und Astigmatismus nimmt zu. Verschmutzte Apertursysteme erschweren die Ausrichtung aufgrund der Strahlablenkung, die durch das Aufladen von Schmutz verursacht wird.

Platin / Iridium-Öffnungen können gereinigt werden, indem sie angeflammt werden und eine Temperatur angewendet wird, bei der die Öffnung eine kirschrote Farbe (keine weiße Hitze) nicht überschreitet. Für dieses Verfahren wurden Bunsenbrenner oder Geräte mit kleiner Flamme (Alkohol, Butan) verwendet. Für diesen Vorgang sollten etwa 10-15 Sekunden ausreichen. Ein "Flamer" für diesen Zweck wird nachstehend beschrieben. Die gesamte Oberfläche erhält bei vollständiger Reinigung die gleiche Farbe.

Molybdänöffnungen müssen im Vakuum unter 10-4 mbar erhitzt werden. Nach Erreichen des richtigen Vakuums und Anlegen des Stroms wird eine kirschrote Farbe erreicht. Verwenden Sie ein Wolframboot. Dies dauert ca. 20-30 Sekunden. Molybdän-Öffnungen können häufiger erfolgreich gereinigt und wiederverwendet werden als Platin / Iridium.

Zu Reinigungszwecken können in unserer Platin-Gaze ​​"Aperture Flamer" (Nr. 60001) Blendenöffnungen aus Platin / Iridium geflammt werden.

Die gereinigten Öffnungen sollten auf einem sauberen Objektträger bei 30-40facher Vergrößerung überprüft werden. Das Loch sollte sauber und rund sein. Falsch geformte Öffnungen sollten verworfen werden.

Filter schließen
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
von bis
Für die Filterung wurden keine Ergebnisse gefunden!

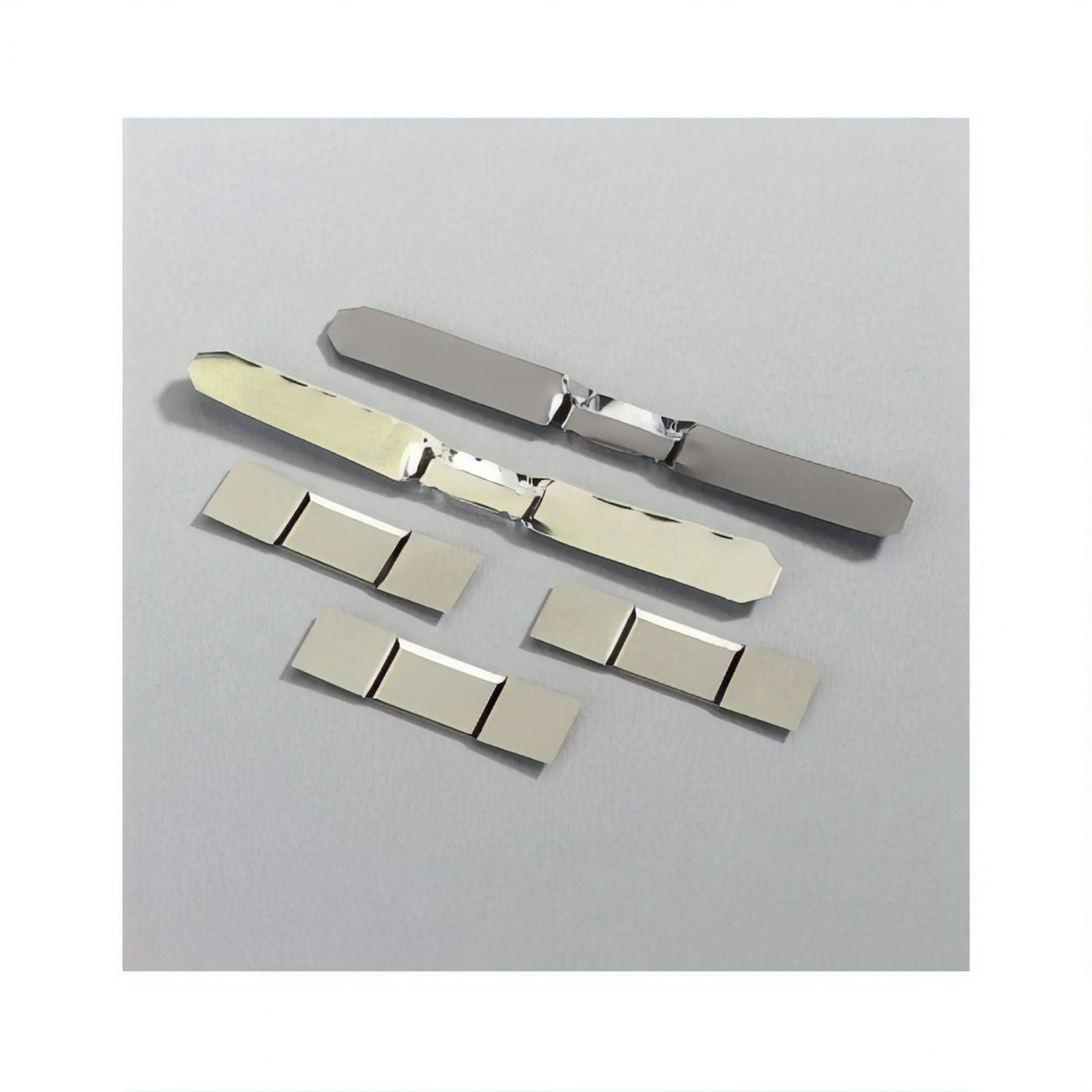

Heiz-Schiffchen 1 Stück Platin Heiz-Schiffchen 1 Stück Platin E437
  • Material: Platin
  • Gesamtlänge 75 mm ; Dicke 0,05 mm
  • Maße der Rinne: 12 mm (L) x 5 mm (B) x 1 mm (T)
  • Verpackungseinheit: 1 Stück
ab 208,60 € *

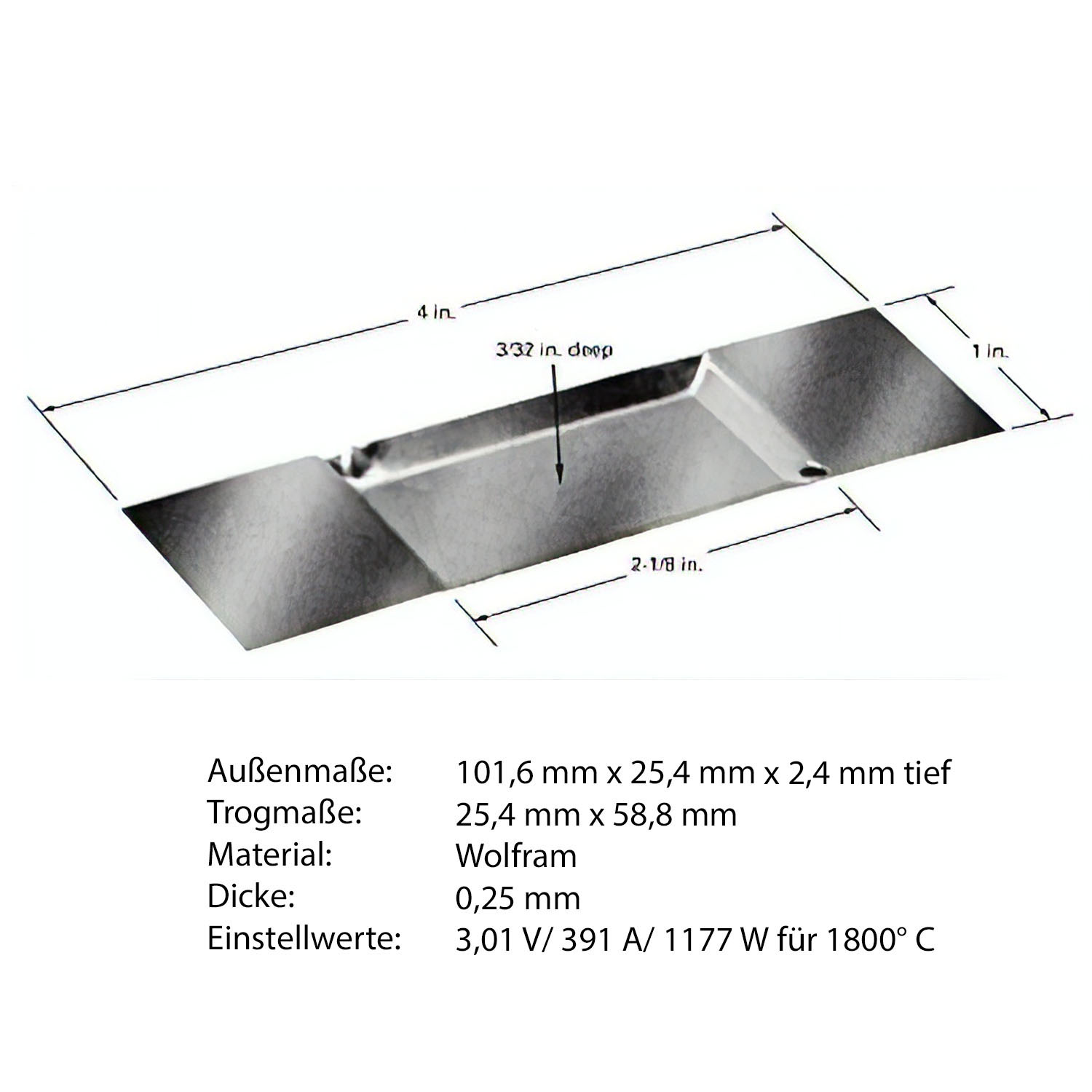

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.01V/391A/1177W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.01V/391A/1177W for 1800°C E84-5
  • Wolfram-Verdampferschiffchen (101,6 mm x 25,4 mm)
  • Trogmaße: 25,4 mm x 58,8 mm x 3,2 mm tief
  • Einstellwerte: 3,01 V / 391 A / 1177 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 119,90 € *
Heiz-Schiffchen 5 Stück Tantal Heiz-Schiffchen 5 Stück Tantal E438
  • Material: Tantal
  • Gesamtlänge 75 mm ; Dicke 0,05 mm
  • Maße der Rinne: 12 mm (L) x 5 mm (B) x 1 mm (T)
  • Verpackungseinheit: 5 Stück
ab 77,00 € *
Heiz-Schiffchen 5 Stück Wolfram Heiz-Schiffchen 5 Stück Wolfram E439
  • Material: Molybdän
  • Maße: 32 x 9.5mm ; Dicke 0,05 mm
  • Maße der Rinne: 12,7 mm (L) x 9,5 mm (B) x 0,8 mm (T)
  • Verpackungseinheit: 5 Stück
ab 56,00 € *

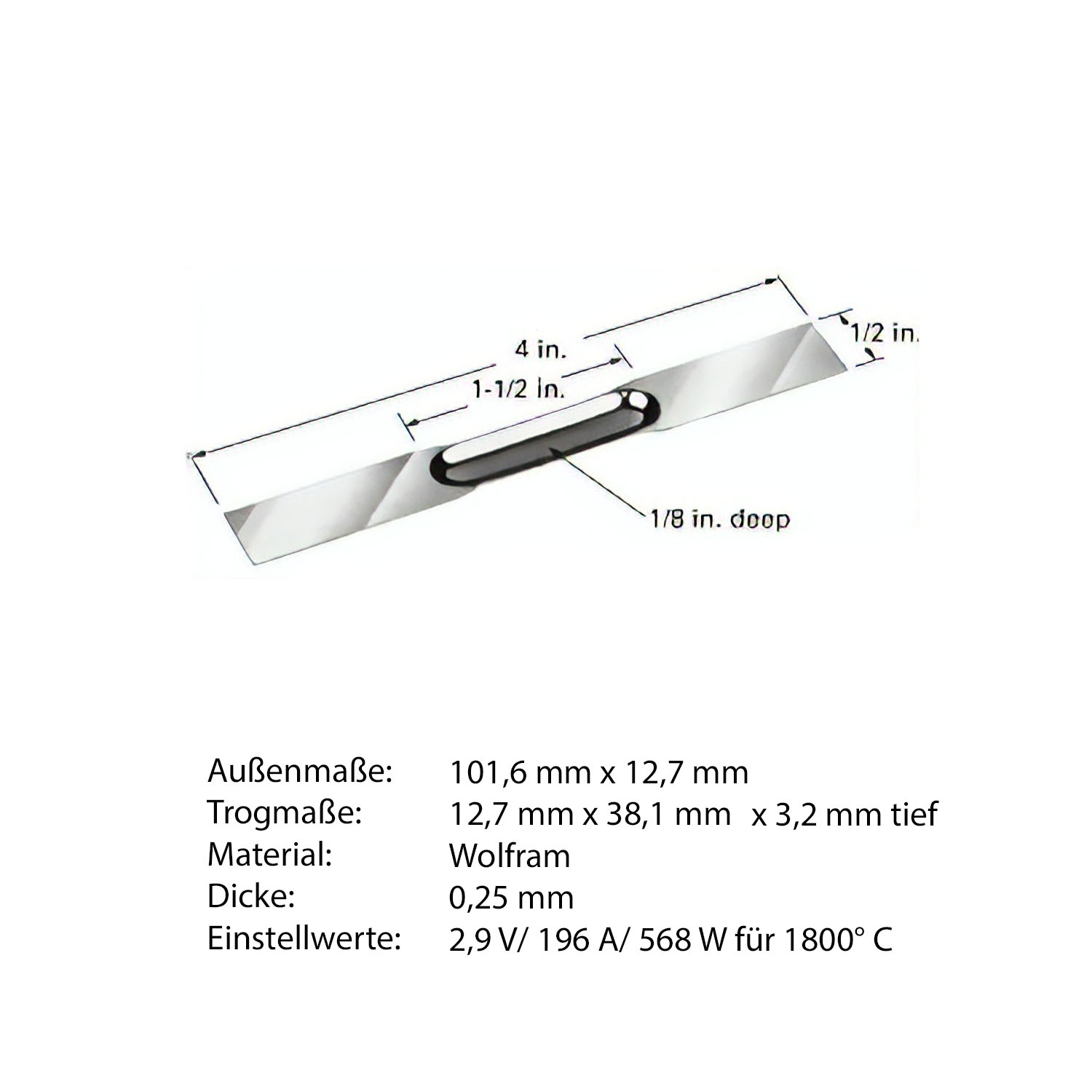

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.90V/196A/568W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.90V/196A/568W for 1800°C E84-7
  • Wolfram-Verdampferschiffchen (101,6 mm x 12,7 mm)
  • Trogmaße: 12,7 mm x 38,1 mm x 3,2 mm tief
  • Einstellwerte: 2,90 V / 196 A / 568 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 72,59 € *

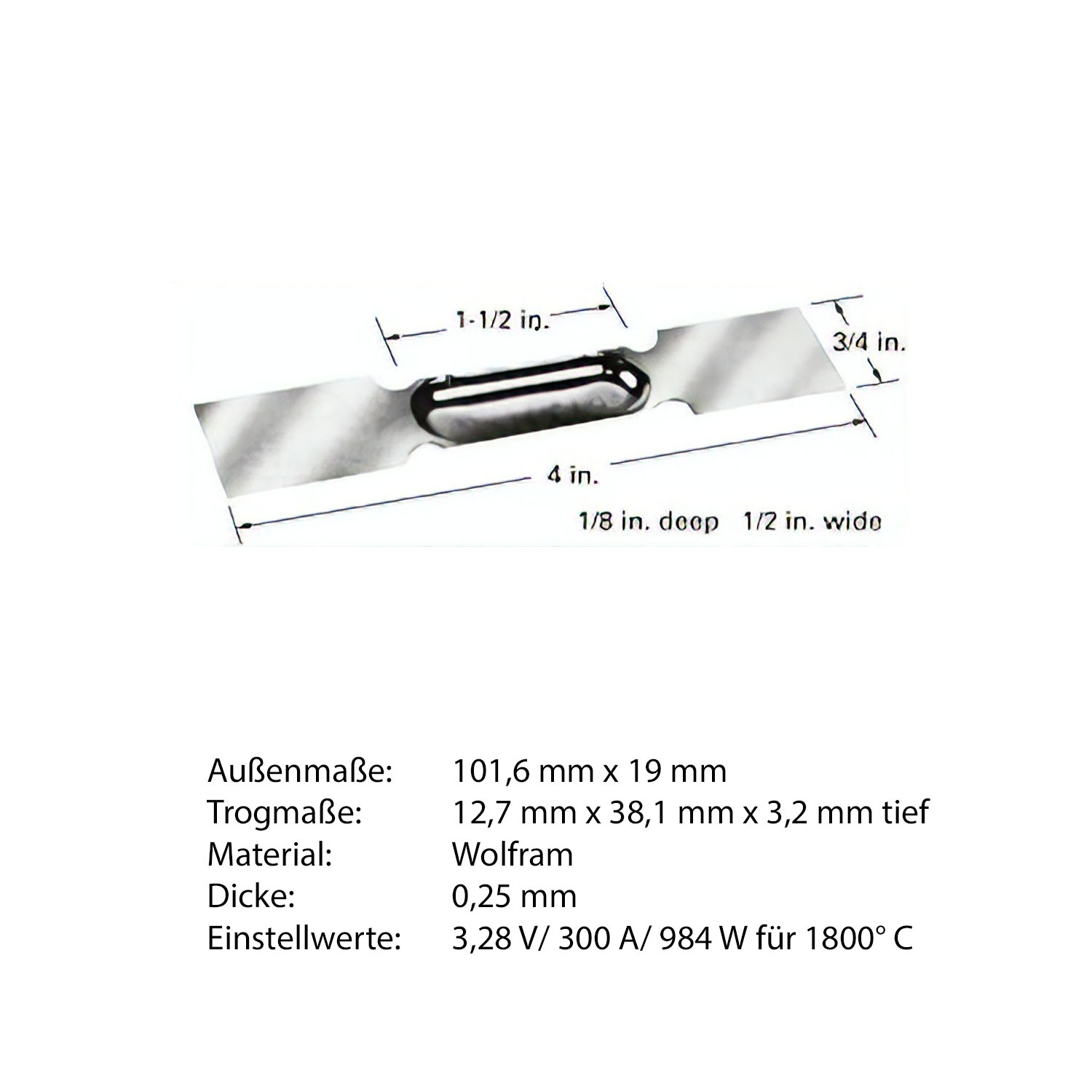

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.28V/300A/984W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.28V/300A/984W for 1800°C E84-8
  • Wolfram-Verdampferschiffchen (101,6 mm x 19 mm)
  • Trogmaße: 12,7 mm x 38,1 mm x 3,2 mm tief
  • Einstellwerte: 3,28 V / 300 A / 984 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 126,00 € *

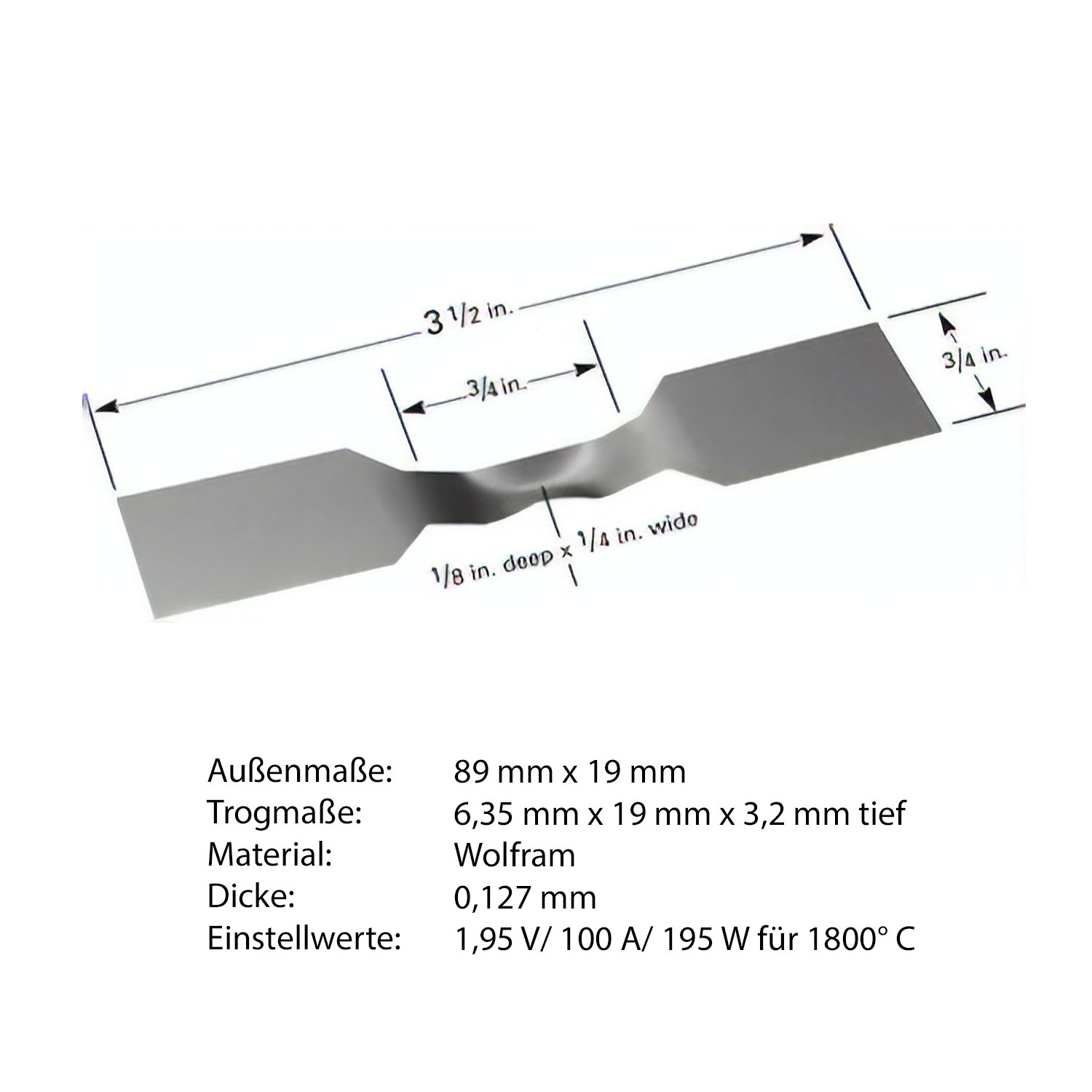

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.95V/100A/195W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.95V/100A/195W for 1800°C E84-36
  • Wolfram-Verdampferschiffchen (89 mm x 19 mm)
  • Trogmaße: 6,35 mm x 19 mm x 3,2 mm tief
  • Einstellwerte: 1,95 V / 100 A / 195 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 72,94 € *

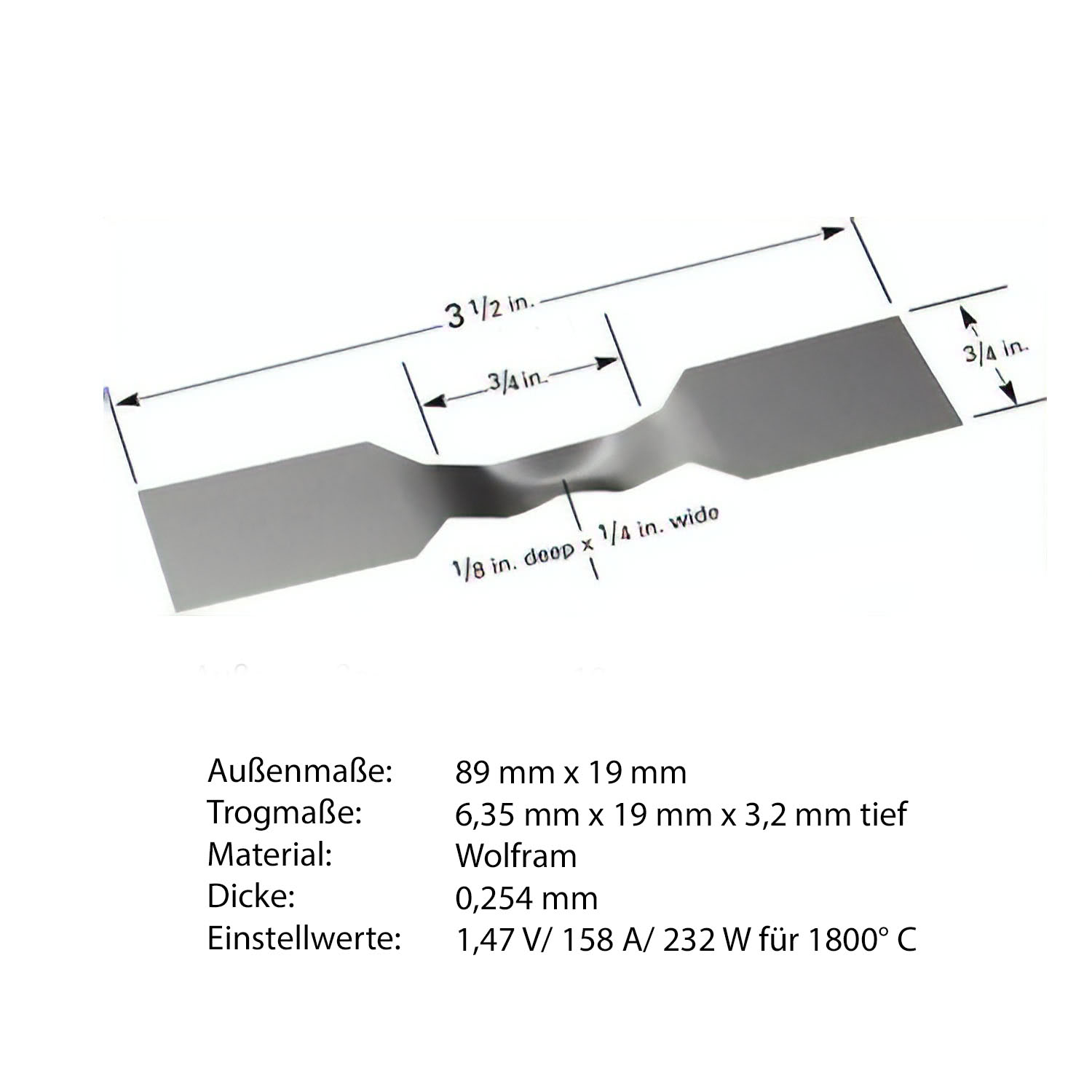

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.47V/158A/232W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.47V/158A/232W for 1800°C E84-37
  • Wolfram-Verdampferschiffchen (89 mm x19 mm) mit schmalem Trogprofil
  • Trogmaße: 6,35 mm x 3,2 mm x 19 mm
  • Einstellwerte: 1,47 V / 158 A / 232 W für 1800 °C
  • Verpackungseinheit: 5 Stück



ab 98,90 € *

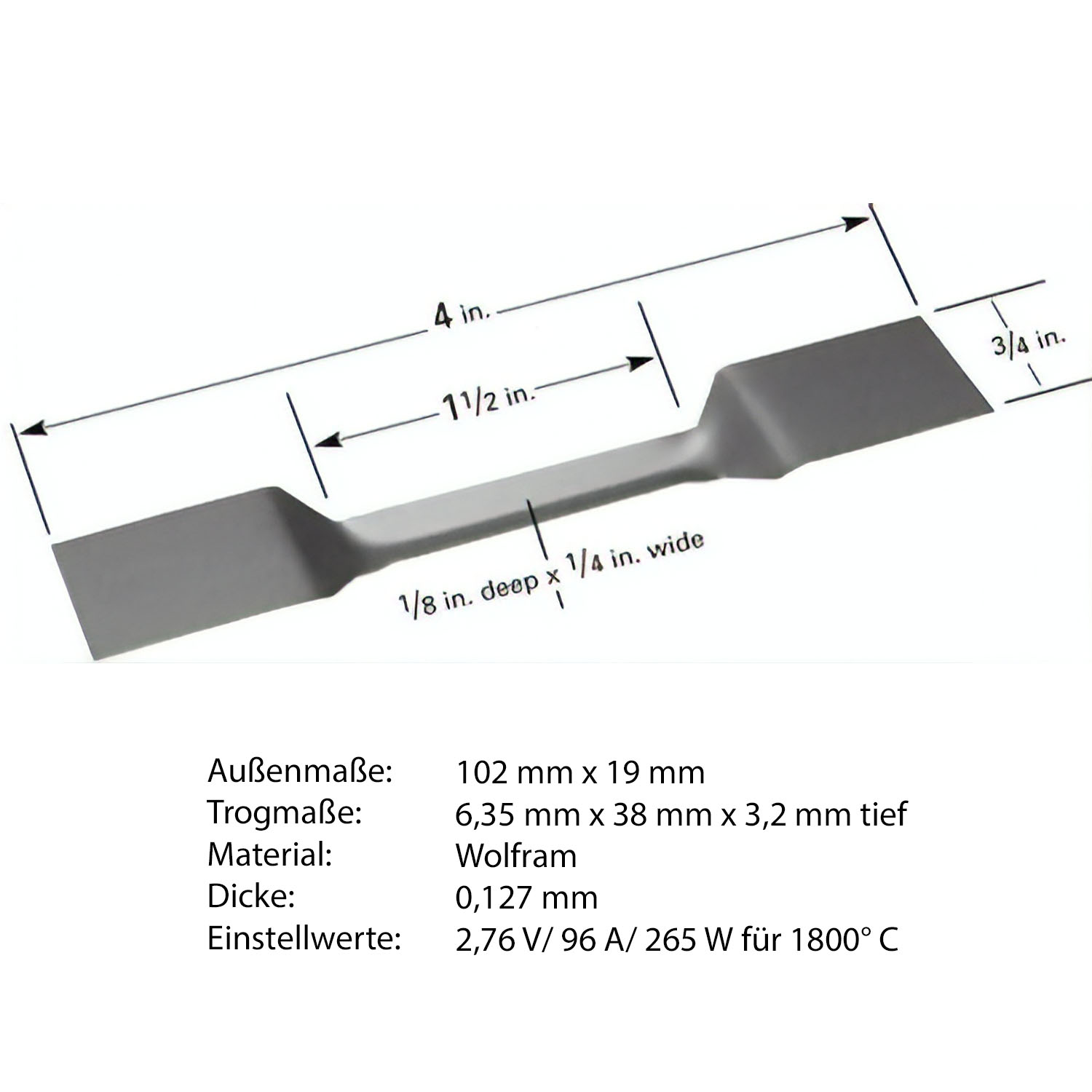

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.76V/96A/265W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.76V/96A/265W for 1800°C E84-38
  • Wolfram-Verdampferschiffchen (101,6 mm x 19 mm)
  • Trogmaße: 6,35 mm x 38,1 mm x 3,2 mm tief
  • Einstellwerte: 2,76 V / 96 A / 265 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 81,94 € *

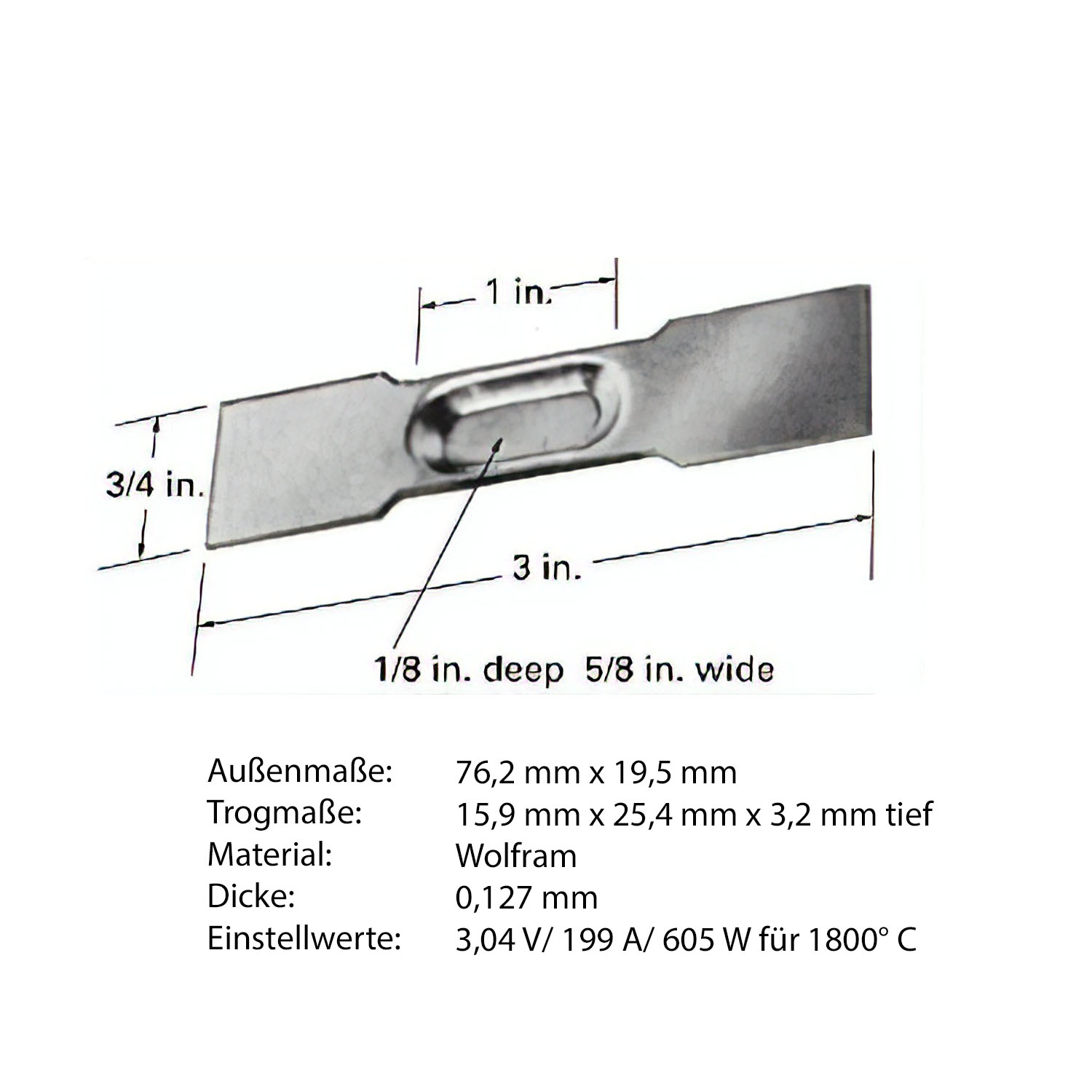

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.04V/199A/605W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 3.04V/199A/605W for 1800°C E84-6
  • Wolfram-Verdampferschiffchen (76,2 mm x 19,5 mm)
  • Trogmaße: 15,9 mm x 25,4 mm x 3,2 mm tief
  • Einstellwerte: 3,04 V / 199 A / 605 W for 1800 °C
  • Verpackungseinheit: 5 Stück
ab 62,94 € *
Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.69V/80A/135W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.69V/80A/135W for 1800°C E84-31
  • Wolfram-Verdampferschiffchen (47,6 mm x 6,35 mm)
  • Vertiefung: Ø 4,76 mm x 1,6 mm tief
  • Einstellwerte: 1,69 V / 80 A / 135 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 44,17 € *

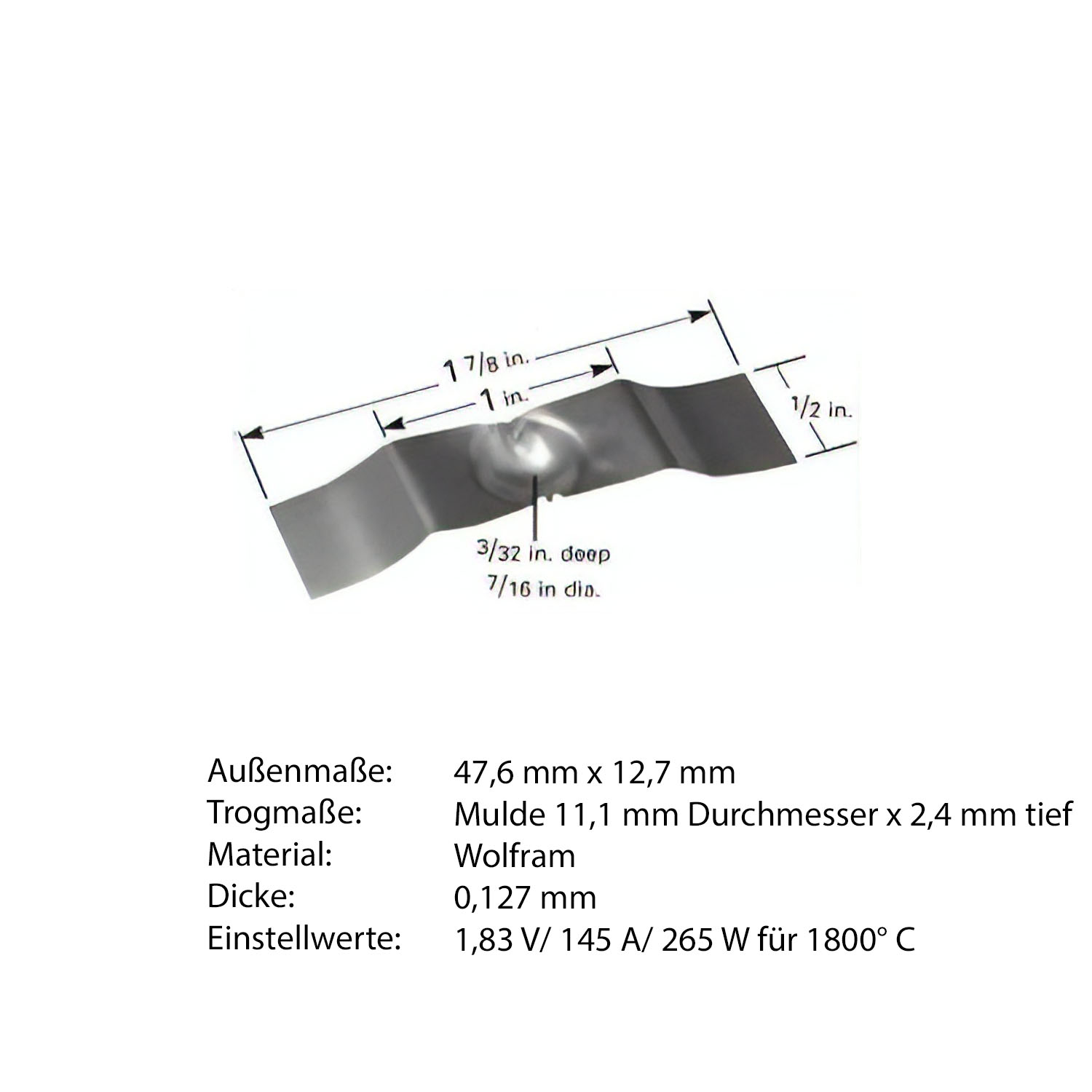

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.83V/145A/265W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.83V/145A/265W for 1800°C E84-32
  • Wolfram-Verdampferschiffchen (47,6 mm x 12,7 mm)
  • Vertiefung: Ø 11,1 mm x 2,38 mm tief
  • Einstellwerte: 1,83 V / 145 A / 265 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 54,25 € *

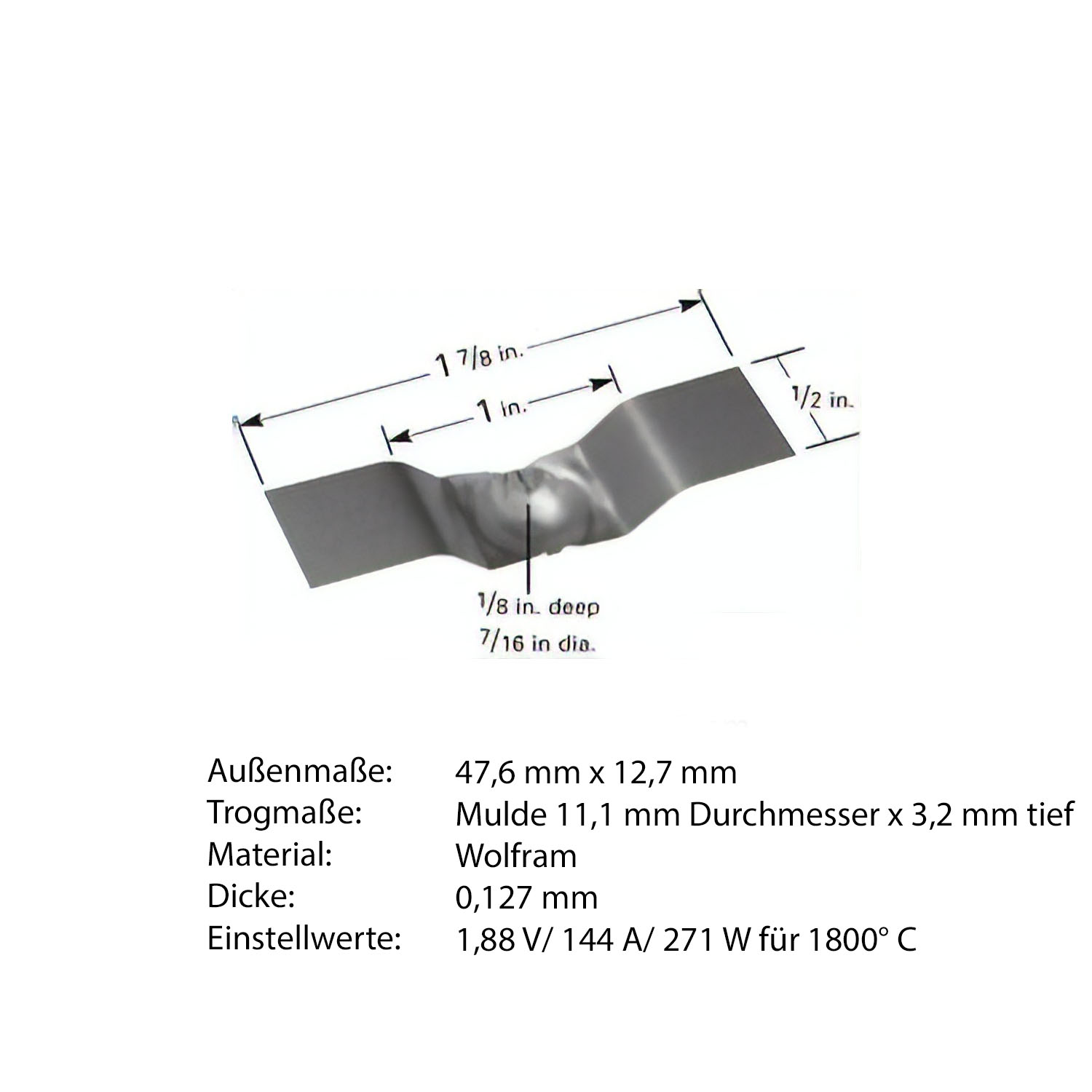

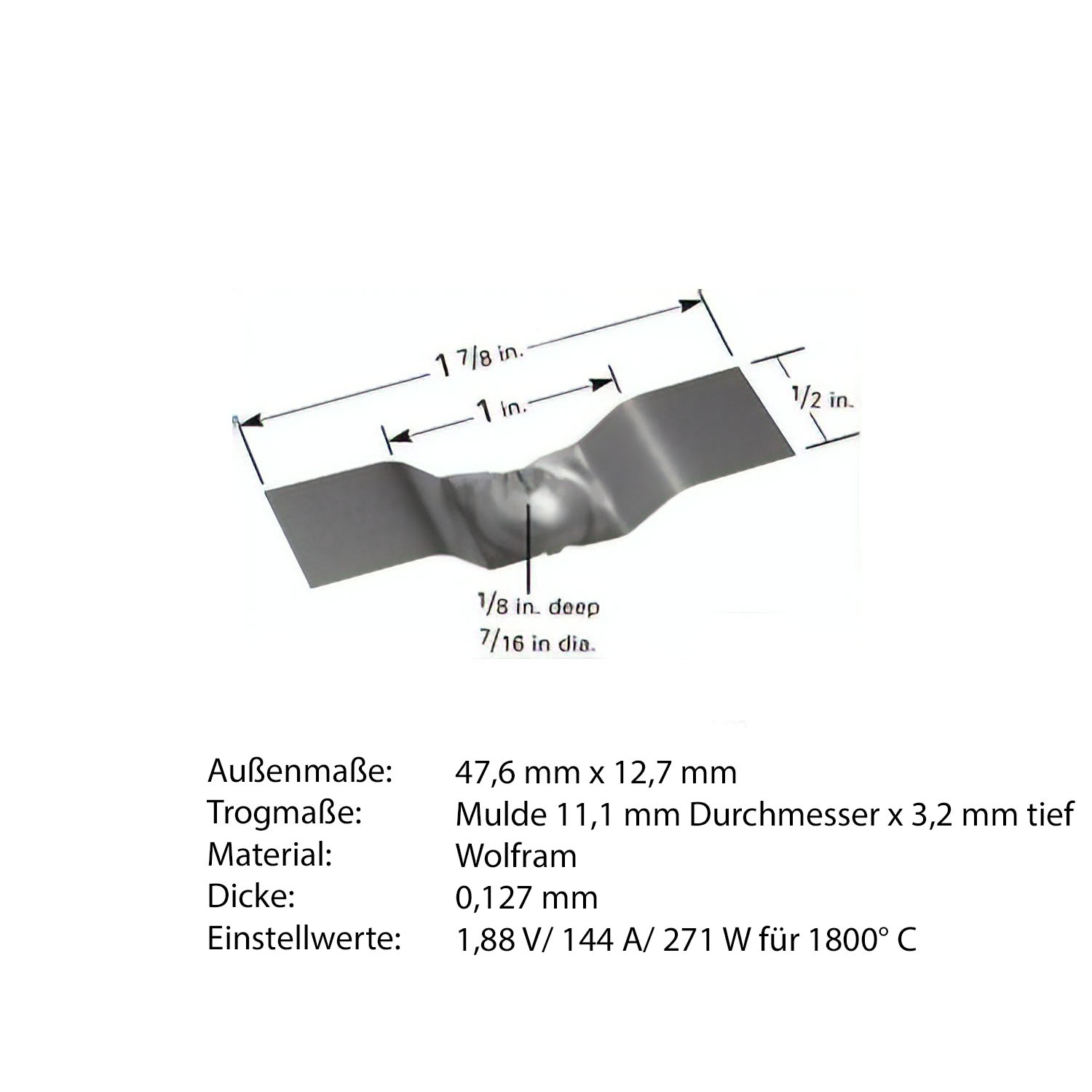

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.88V/144A/271W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.88V/144A/271W for 1800°C E84-33
  • Wolfram-Verdampferschiffchen (47,6 mm x 12,7 mm)
  • Vertiefung: Ø 11,1 mm x 3,2 mm tief
  • Einstellwerte: 1,88 V / 144 A / 271 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 54,18 € *

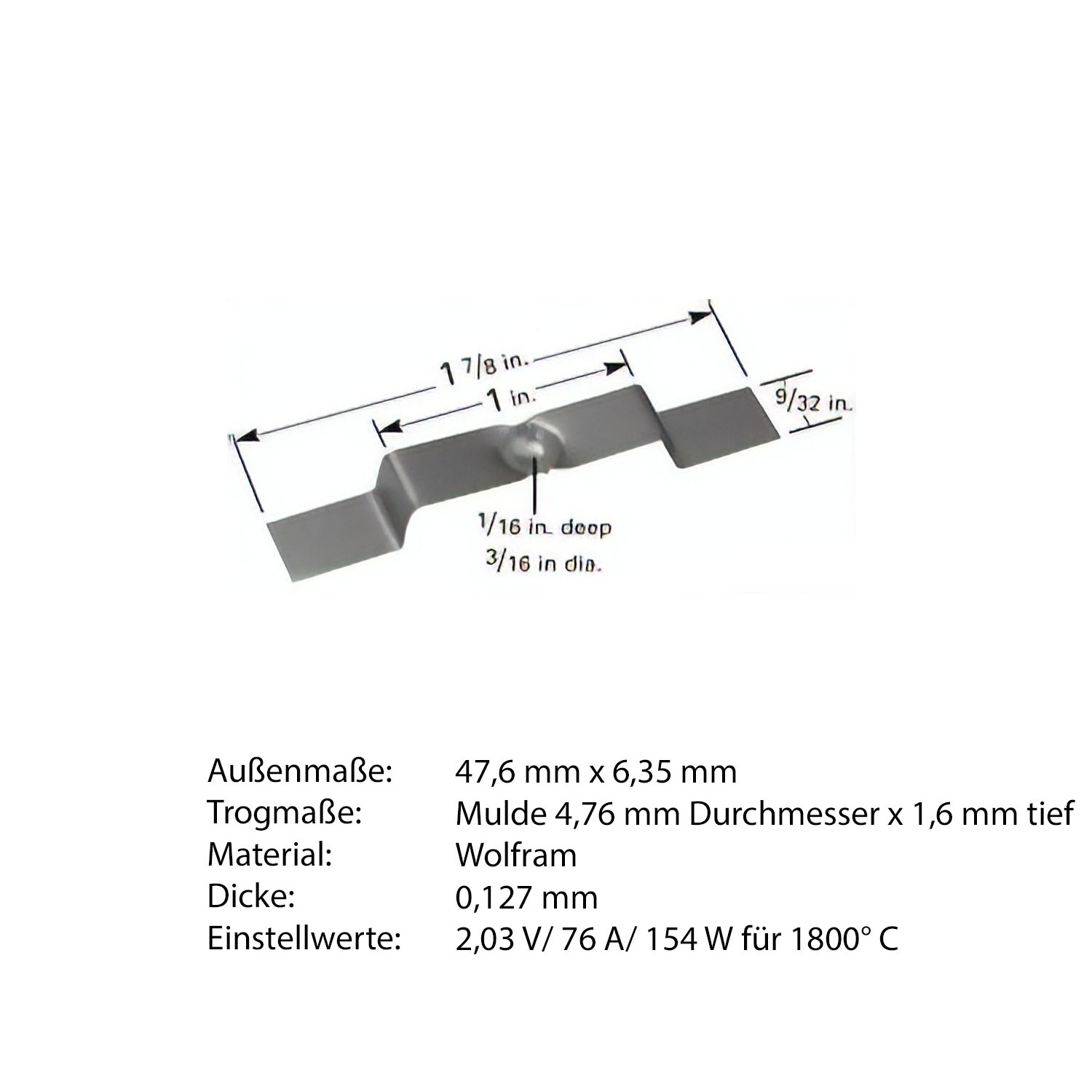

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.03V/76A/154W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.03V/76A/154W for 1800°C E84-34
  • Wolfram-Verdampferschiffchen (47,6 mm x 6,35 mm)
  • Vertiefung: Ø 4,76 mm x 1,6 mm tief
  • Einstellwerte: 2,03 V / 76 A / 154 W fürr 1800 °C
  • Verpackungseinheit: 5 Stück
ab 45,43 € *

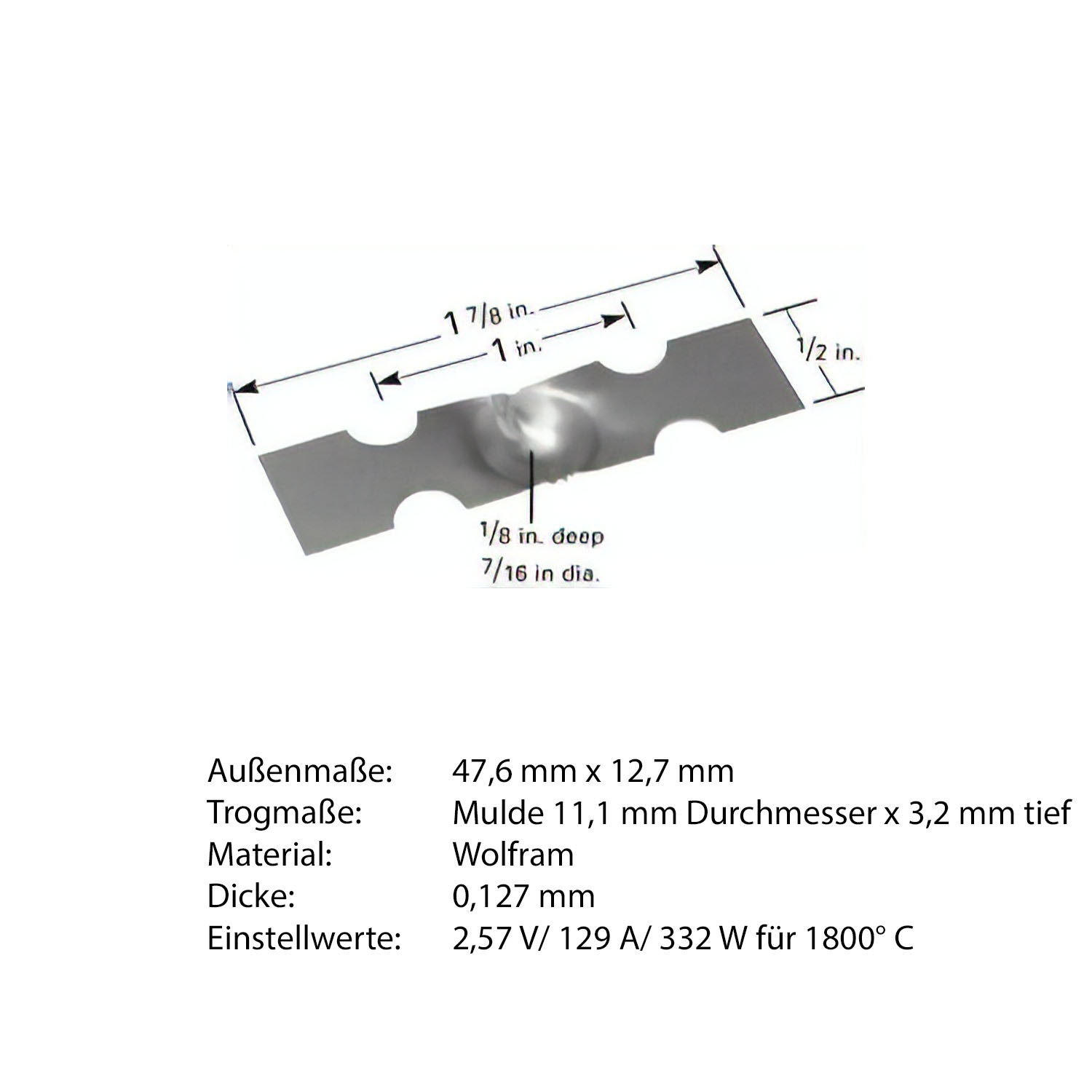

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.57V/129A/332W for 1800°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 2.57V/129A/332W for 1800°C E84-35
  • Wolfram-Verdampferschiffchen (47,6 mm x 12,7 mm)
  • Vertiefung: Ø 11,1 mm x 3,2 mm tief
  • Verminderter Querschnitt
  • Einstellwerte: 2,57 V / 129 A / 332 W für 1800 °C
  • Verpackungseinheit: 5 Stück
ab 62,09 € *

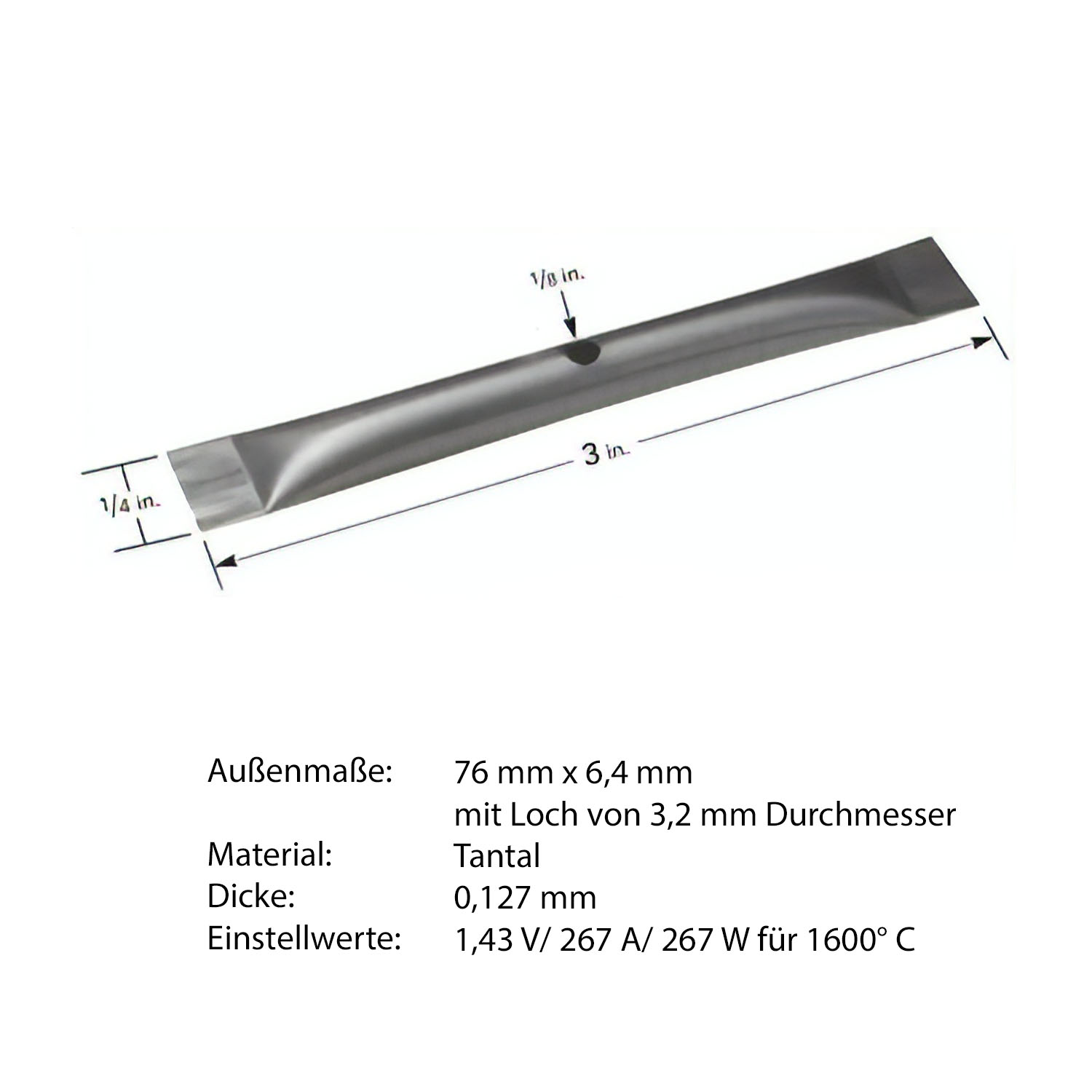

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.43V/267A/267W for 1600°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.43V/267A/267W for 1600°C E84-41
  • Tantel-Verdampferschiffchen (76 mm x 6,4 mm)
  • Loch: Ø 3,2 mm
  • Einstellwerte: 1,43 V / 267 A / 267 W für 1600 °C
  • Verpackungseinheit: 5 Stück
ab 75,53 € *

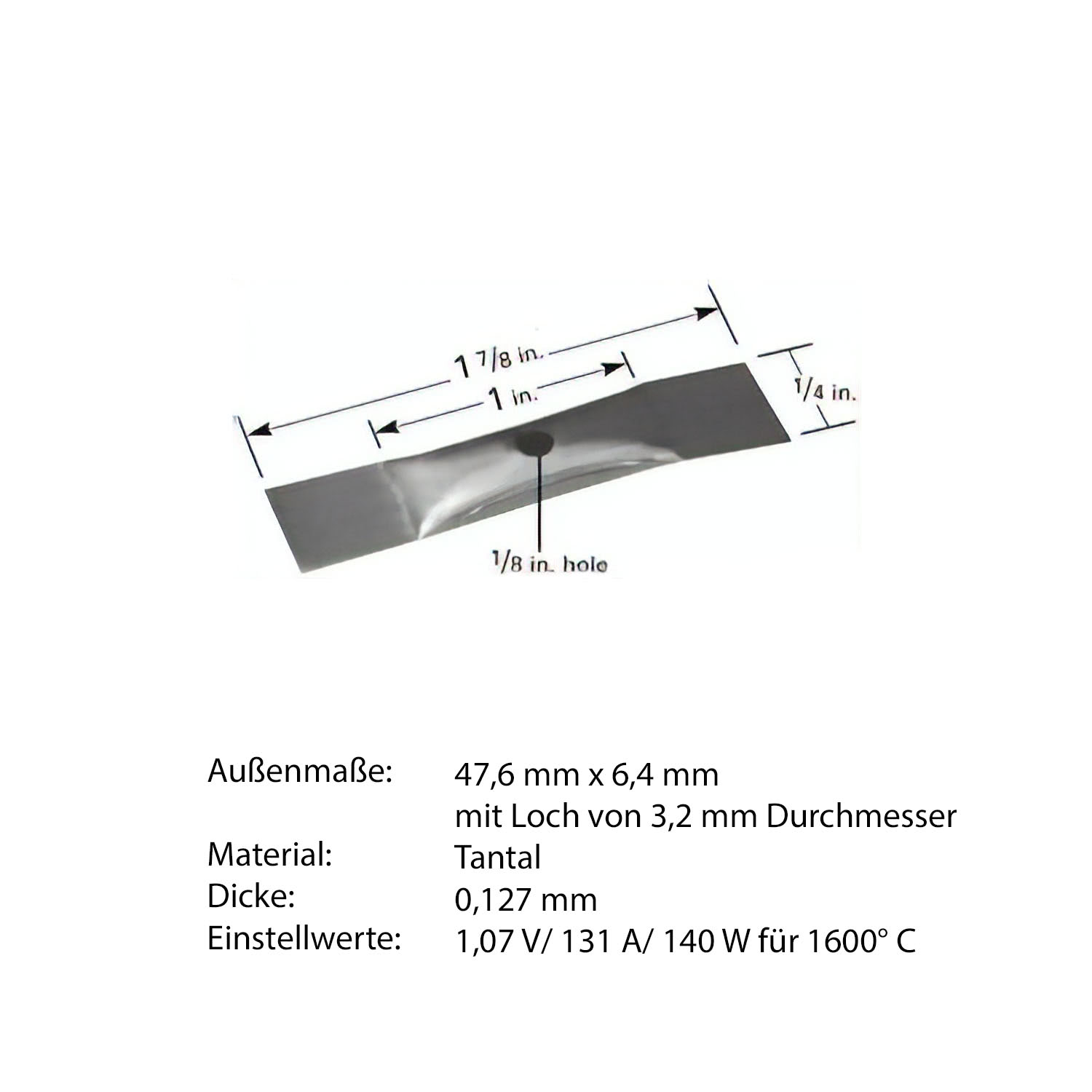

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.07V/131A/140W for 1600°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 1.07V/131A/140W for 1600°C E84-51
  • Tantel-Verdampferschiffchen (47,6 mm x 6,4 mm)
  • Loch: Ø 3,2 mm
  • Einstellwerte: 1,07 V / 131 A / 140 W für 1600 °C
  • Verpackungseinheit: 5 Stück
ab 51,94 € *

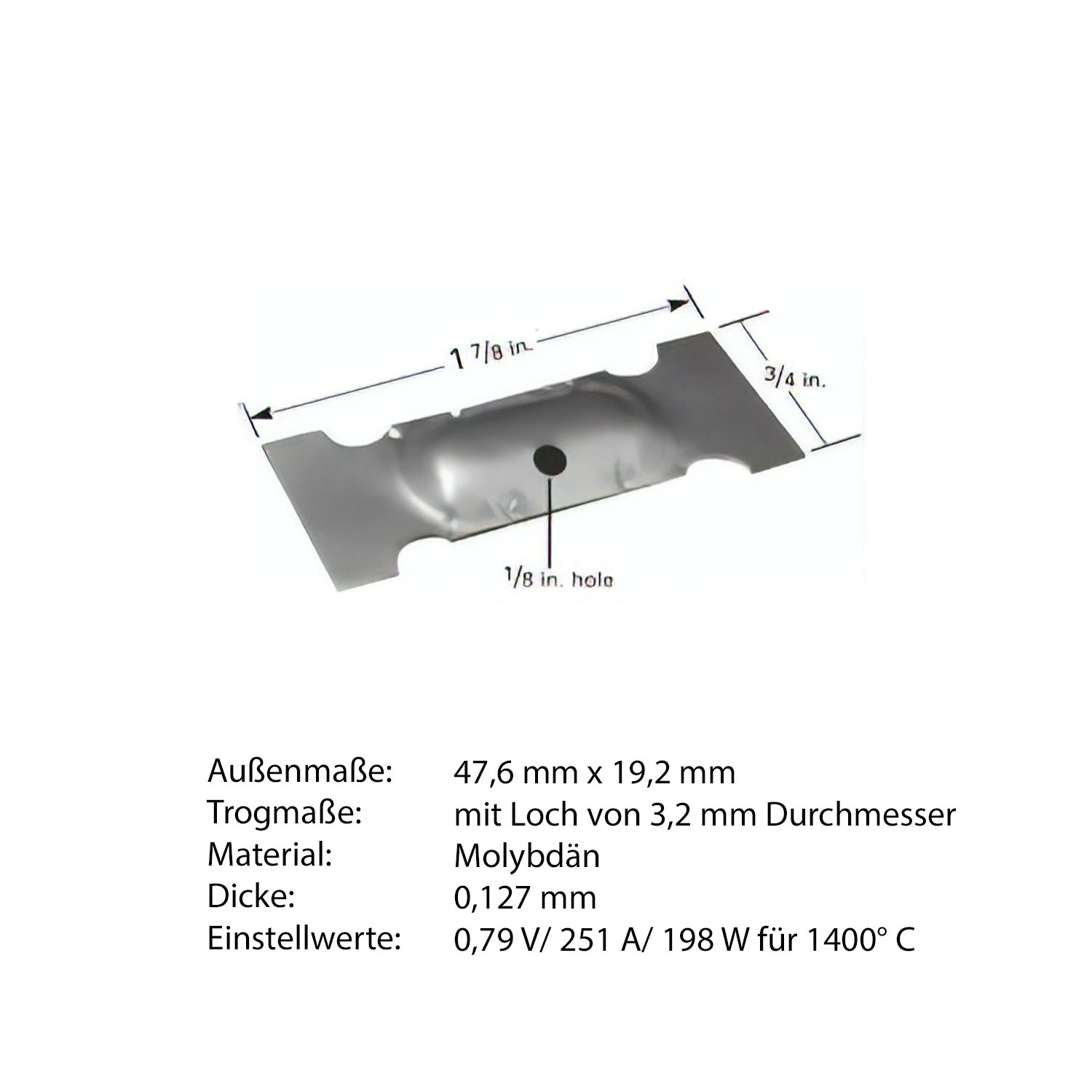

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 0.79V/251A/198W for 1400°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 0.79V/251A/198W for 1400°C E84-52
  • Molybdän-Verdampferschiffchen (47,6 mm x 19,2 mm)
  • Loch: Ø 3,2 mm
  • Einstellwerte: 0,79 V / 251 A / 198 W für 1400 °C
  • Verpackungseinheit: 5 Stück
ab 71,94 € *

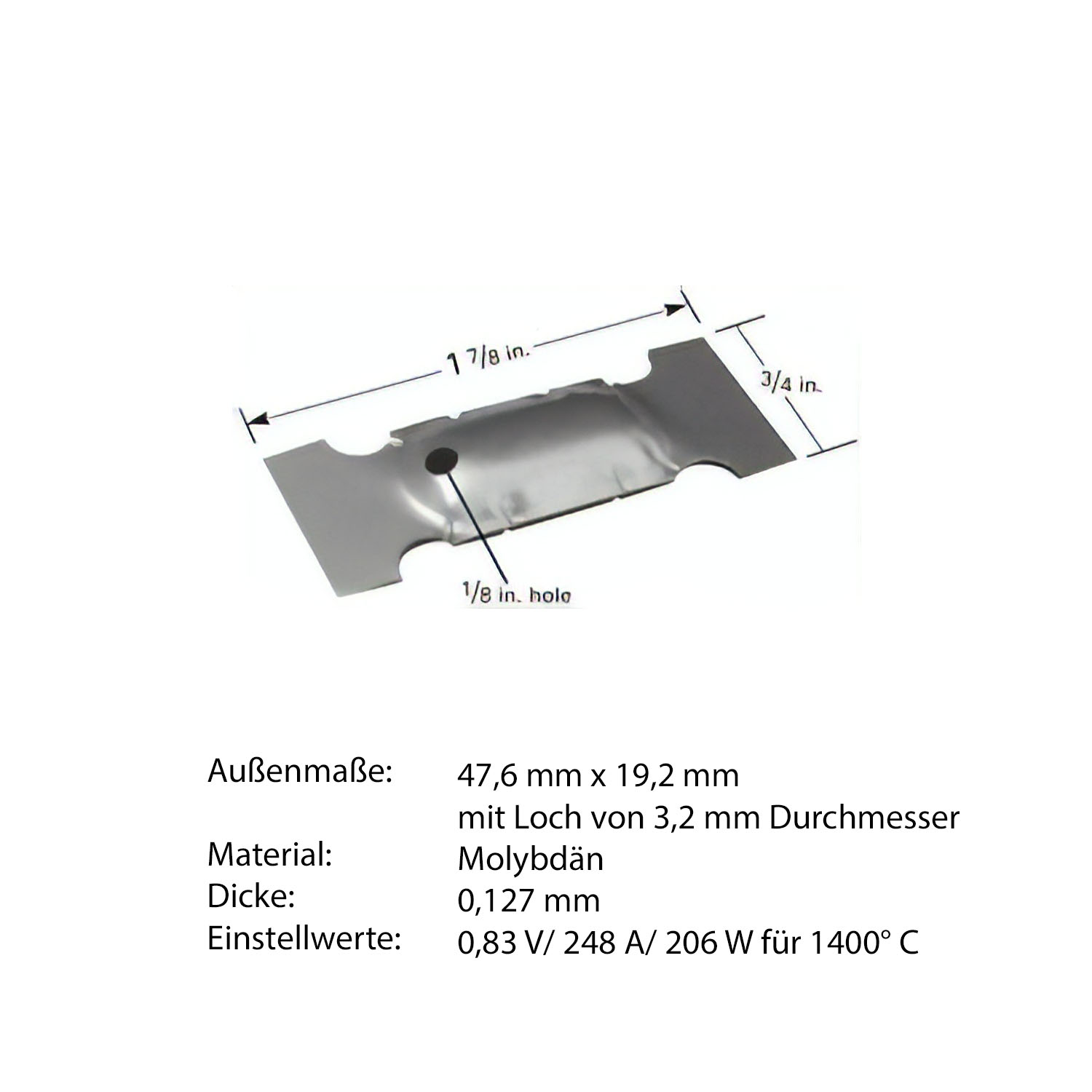

Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 0.83V/248A/206W for 1400°C Heiz-Schiffchen mit Trog aus Wolfram 5 Stück 0.83V/248A/206W for 1400°C E84-55
  • Molybdän-Verdampferschiffchen (47,6 mm x 19,2 mm)
  • Achsiales Loch: Ø 3,2 mm
  • Einstellwerte: 0,83 V / 248 A / 206 W für 1400 °C
  • Verpackungseinheit: 5 Stück
ab 71,94 € *
Heiz-Schiffchen 5 Stück Molybdän Heiz-Schiffchen 5 Stück Molybdän E81
  • Material: Molybdän
  • Gesamtlänge 32 mm ; Dicke 0,05 mm
  • Wanne: 12 mm (L) x 9,5 mm (B) x 1 mm (T)
  • Verpackungseinheit: 5 Stück
ab 27,65 € *

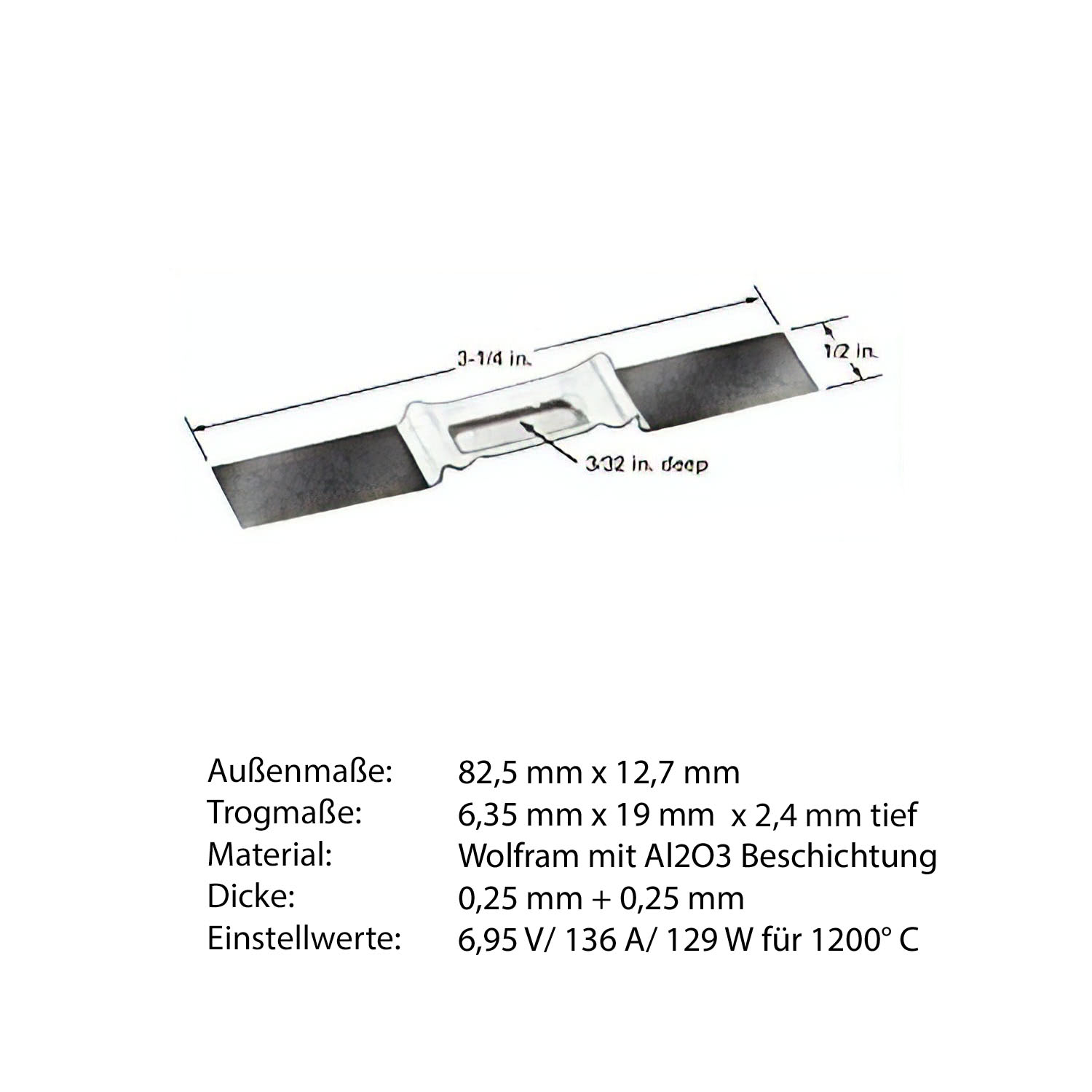

Heiz-Schiffchen aus Wolfram mit Al-Oxid beschichtetem Trog 5 Stück 6,35 mm x 19,05 mm Heiz-Schiffchen aus Wolfram mit Al-Oxid beschichtetem Trog 5 Stück 6,35 mm x 19,05 mm E84-2
  • Schiffchen aus Wolfram (82,5 mm x 12,7 mm) mit Aluminiumoxid-Schutzschicht
  • Trogmaße: 6,35 mm x 19 mm x 2,38 mm tiel / Wolframblech: 0,25 mm / Al2O3-Schicht: 0,25 mm
  • Einstellwerte: 0,95 V / 136 A / 129 W für 1200 °C
  • Verpackungseinheit: 5 Stück



ab 112,00 € *

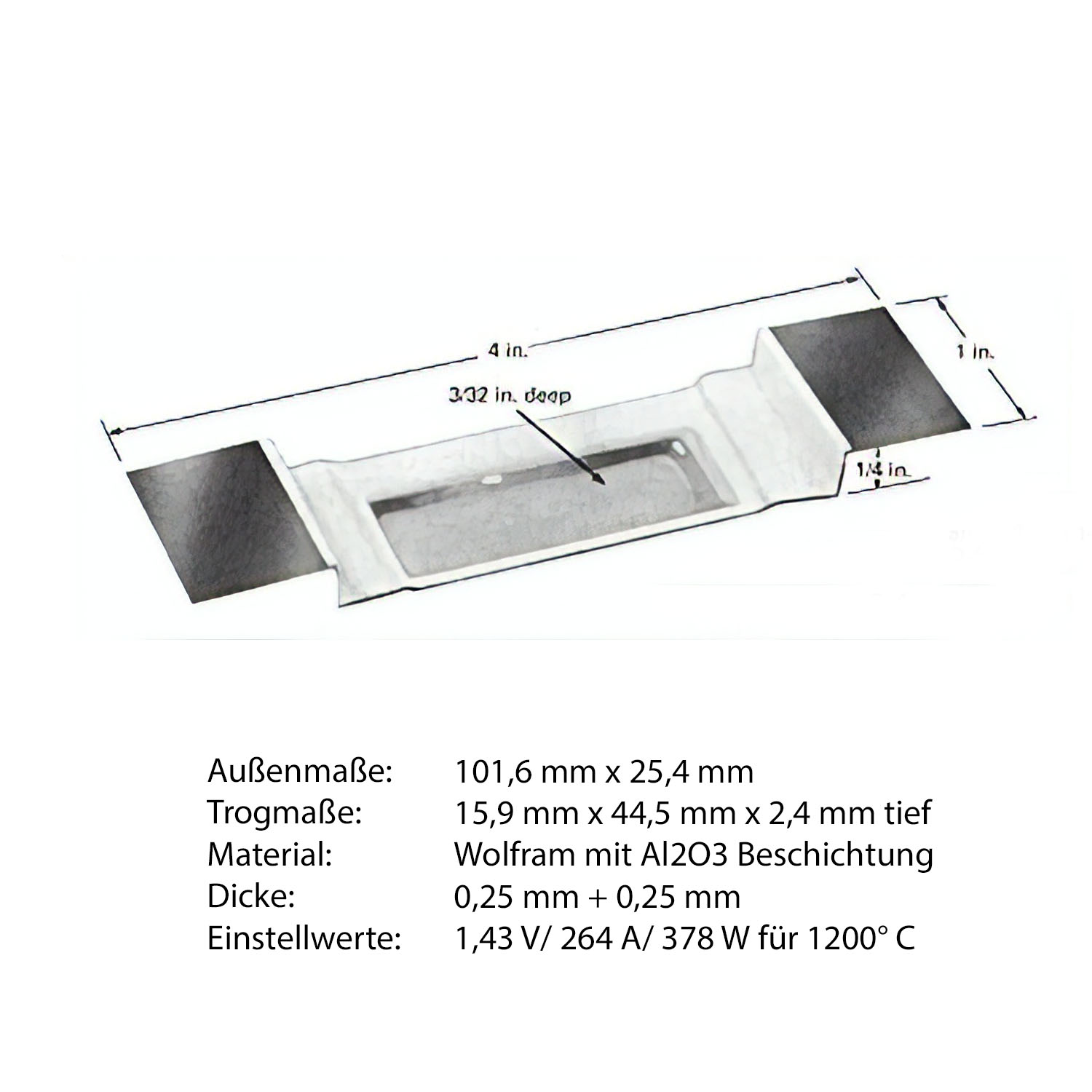

Heiz-Schiffchen aus Wolfram mit Al-Oxid beschichtetem Trog 5 Stück 15,9 mm x 44,5 mm Heiz-Schiffchen aus Wolfram mit Al-Oxid beschichtetem Trog 5 Stück 15,9 mm x 44,5 mm E84-3
  • Schiffchen aus Wolfram (101,6 mm x 25,4 mm) mit Aluminiumoxid-Schutzschicht
  • Trogmaße: 15,9 mm x 44,5 mm x 2,4 mm tiel / Wolframblech: 0,25 mm / Al2O3-Schicht: 0,25 mm
  • Einstellwerte: 1,43 V / 264 A / 378 W für 1200 °C
  • Verpackungseinheit: 5 Stück
ab 187,88 € *
