UltraSM Silizium TEM - Windows

Sie haben den großen Vorteil, Hintergrundanteil und - Störung sehr stark zu verringern, was bei einer Beobachtung mit höherem Kontrast von Wichtigkeit ist. Sie können wiederholt dem Plasma - Ätzen ausgesetzt werden, zum Beispiel für das Entfernen organischer Kontaminationen. Die nicht - porösen UltraSM TEM Windows sind in ihrer Stärke sehr regelmäßig, bei einem neuen Beobachtungsfeld ist der Hintergrund praktisch unverändert. Poröse UltraSM TEM Windows haben eigene poly - kristalline Strukturen, bieten aber schöne hintergrundfreie Poren als „Nanometer-Größen - Vergleiche". Diese Poren haben Öffnungen von 10 nm bis 50 nm. Im Vergleich mit den dünnsten amorphen Kohlefilmen zeigen die 5 nm dünnen UltraSM Silizium TEM Windows nur etwa die halbe Stärke der chromatischen Aberration. Dieser wichtige Effekt resultiert durch eine zweifache Reduzierung unelastischer Streuung von Elektronen durch die dünneren Membranen des UltraSM Silizium TEM Windows. Oder, anders ausgedrückt, bietet die reduzierte chromatische Aberration eine ca. zweifache Verbesserung in der Bildauflösung. Der Silizium - Aufbau in UltraSM TEM Windows bietet eine erhöhte Stabilität bei hohen Beschleunigungsspannungen und bei hohen Temperaturen. Das reine Silizium ergibt nur geringe Hintergrundsignale, was in Proben Elementanalysen mit Stickstoff oder Kohlenstoff durch EDX und EELS ermöglicht. Die isolierte poly - kristalline Struktur der porösen UltraSM TEM Windows bietet einen internen Kalibrierstandard für Röntgen - Diffraktions - Beobachtungen. Dieses Merkmal ist gleichzeitig ein Maß bei Hochauflösungs-Größenmessungen. Die Gitterebenen des Siliziums sind gut darstellbar. Die Hydrophilität der nicht -porösen und der porösen UltraSM TEM Windows kann durch Plasma - und / oder Ozon - Behandlung gut eingestellt werden, was die Probenpräparation, vor allem von Proben in wässrigen Lösungen, vereinfacht.


Bei der Handhabung der UltraSM TEM Windows gelten einige Vorsichtsmaßnahmen:

Es sollten mechanisch heftige Trocknungsschritte vermieden werden ( z. B. das Abnehmen überschüssiger Flüssigkeiten mit einem absorbierenden Papier ). Es ist empfehlenswert, die Proben in leichtem Vakuum, oder an der Luft langsam zu trocknen.

Hohe Salzkonzentrationen in der Flüssigkeit sollen vermieden werden. Wenn eine salzhaltige Flüssigkeit zum Einsatz kommen muss, ist ein nachträgliches Abspülen mit deionisiertem Wasser empfehlenswert, um Salzanlagerungen an der Membran zu vermeiden.

Die UltraSM TEM Windows sollen mit flachen Plastikpinzetten gehandhabt werden. Bei der Aufbewahrung in Gel - Pack - Schachteln müssen die Membranen nach oben zeigen ( kein Kontakt mit dem Gel ).

Die UltraSM TEM Windows sind aus reinem Silizium hergestellt und vertragen sehr gut das Plasma-Reinigen und Reinigung durch UV - Ozon. Jedoch hat das UV - Ozon einen Einfluss auf den Benetzungswinkel und erhöht die Hydrophilie.

Die Siliziummembran bildet durch die umgebende Atmosphäre eine natürliche Oxidschicht. Diese kann entfernt werden durch 15 Sekunden langes Waschen in 1:100 Flußsäure ( HF ). Bei längerer Verweildauer oder falscher Verdünnung kann die Membran langsam weggeätzt werden. Achten Sie bitte darauf, dass nur mit Flußsäure geschultes Personal mit entsprechenden Schutzvorkehrungen diesen Vorgang durchführt!

Oxidmembranen dürfen Flußsäure nicht ausgesetzt werden.

Die Rahmengröße beträgt ( oktagonal ) 3 mm, die Rahmendicke 100 µm und passt damit in die Standard - TEM - Halter.

Die hier folgend aufgeführten TEM Windows haben einen Außendurchmesser von 3 mm Ø und eine Rahmenstärke von 100 µm.

Sie haben den großen Vorteil, Hintergrundanteil und - Störung sehr stark zu verringern, was bei einer Beobachtung mit höherem Kontrast von Wichtigkeit ist. Sie können wiederholt dem Plasma - Ätzen... mehr erfahren »
Fenster schließen
UltraSM Silizium TEM - Windows

Sie haben den großen Vorteil, Hintergrundanteil und - Störung sehr stark zu verringern, was bei einer Beobachtung mit höherem Kontrast von Wichtigkeit ist. Sie können wiederholt dem Plasma - Ätzen ausgesetzt werden, zum Beispiel für das Entfernen organischer Kontaminationen. Die nicht - porösen UltraSM TEM Windows sind in ihrer Stärke sehr regelmäßig, bei einem neuen Beobachtungsfeld ist der Hintergrund praktisch unverändert. Poröse UltraSM TEM Windows haben eigene poly - kristalline Strukturen, bieten aber schöne hintergrundfreie Poren als „Nanometer-Größen - Vergleiche". Diese Poren haben Öffnungen von 10 nm bis 50 nm. Im Vergleich mit den dünnsten amorphen Kohlefilmen zeigen die 5 nm dünnen UltraSM Silizium TEM Windows nur etwa die halbe Stärke der chromatischen Aberration. Dieser wichtige Effekt resultiert durch eine zweifache Reduzierung unelastischer Streuung von Elektronen durch die dünneren Membranen des UltraSM Silizium TEM Windows. Oder, anders ausgedrückt, bietet die reduzierte chromatische Aberration eine ca. zweifache Verbesserung in der Bildauflösung. Der Silizium - Aufbau in UltraSM TEM Windows bietet eine erhöhte Stabilität bei hohen Beschleunigungsspannungen und bei hohen Temperaturen. Das reine Silizium ergibt nur geringe Hintergrundsignale, was in Proben Elementanalysen mit Stickstoff oder Kohlenstoff durch EDX und EELS ermöglicht. Die isolierte poly - kristalline Struktur der porösen UltraSM TEM Windows bietet einen internen Kalibrierstandard für Röntgen - Diffraktions - Beobachtungen. Dieses Merkmal ist gleichzeitig ein Maß bei Hochauflösungs-Größenmessungen. Die Gitterebenen des Siliziums sind gut darstellbar. Die Hydrophilität der nicht -porösen und der porösen UltraSM TEM Windows kann durch Plasma - und / oder Ozon - Behandlung gut eingestellt werden, was die Probenpräparation, vor allem von Proben in wässrigen Lösungen, vereinfacht.


Bei der Handhabung der UltraSM TEM Windows gelten einige Vorsichtsmaßnahmen:

Es sollten mechanisch heftige Trocknungsschritte vermieden werden ( z. B. das Abnehmen überschüssiger Flüssigkeiten mit einem absorbierenden Papier ). Es ist empfehlenswert, die Proben in leichtem Vakuum, oder an der Luft langsam zu trocknen.

Hohe Salzkonzentrationen in der Flüssigkeit sollen vermieden werden. Wenn eine salzhaltige Flüssigkeit zum Einsatz kommen muss, ist ein nachträgliches Abspülen mit deionisiertem Wasser empfehlenswert, um Salzanlagerungen an der Membran zu vermeiden.

Die UltraSM TEM Windows sollen mit flachen Plastikpinzetten gehandhabt werden. Bei der Aufbewahrung in Gel - Pack - Schachteln müssen die Membranen nach oben zeigen ( kein Kontakt mit dem Gel ).

Die UltraSM TEM Windows sind aus reinem Silizium hergestellt und vertragen sehr gut das Plasma-Reinigen und Reinigung durch UV - Ozon. Jedoch hat das UV - Ozon einen Einfluss auf den Benetzungswinkel und erhöht die Hydrophilie.

Die Siliziummembran bildet durch die umgebende Atmosphäre eine natürliche Oxidschicht. Diese kann entfernt werden durch 15 Sekunden langes Waschen in 1:100 Flußsäure ( HF ). Bei längerer Verweildauer oder falscher Verdünnung kann die Membran langsam weggeätzt werden. Achten Sie bitte darauf, dass nur mit Flußsäure geschultes Personal mit entsprechenden Schutzvorkehrungen diesen Vorgang durchführt!

Oxidmembranen dürfen Flußsäure nicht ausgesetzt werden.

Die Rahmengröße beträgt ( oktagonal ) 3 mm, die Rahmendicke 100 µm und passt damit in die Standard - TEM - Halter.

Die hier folgend aufgeführten TEM Windows haben einen Außendurchmesser von 3 mm Ø und eine Rahmenstärke von 100 µm.

Filter schließen
von bis
Für die Filterung wurden keine Ergebnisse gefunden!
Siliziumdioxid Membran - TEM Windows, 20 nm, 9 Fenster Siliziumdioxid Membran - TEM Windows, 20 nm, 9 Fenster NTSO100A20Q33A
  • Siliziumdioxid Membran - TEM Windows , Temperaturstabil: bis 1000 ºC
  • 9 Fenster (8 Fenster 50 x 50 µm + 1 Fenster 50 x 100µm)
  • Membransicke: 20 nm
  • Inhalt: 10 Stück
249,00 € *
Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 20 nm 8x 100 x 100 µm + 1x 100 x 350 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 20 nm 8x 100 x 100 µm + 1x 100 x 350 µm NTSN100A20Q33
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 100 x 100 µm + 1x 100 x 350 µm)
  • Membrandicke: 20 nm
  • Inhalt: 10 Stück
ab 209,00 € *

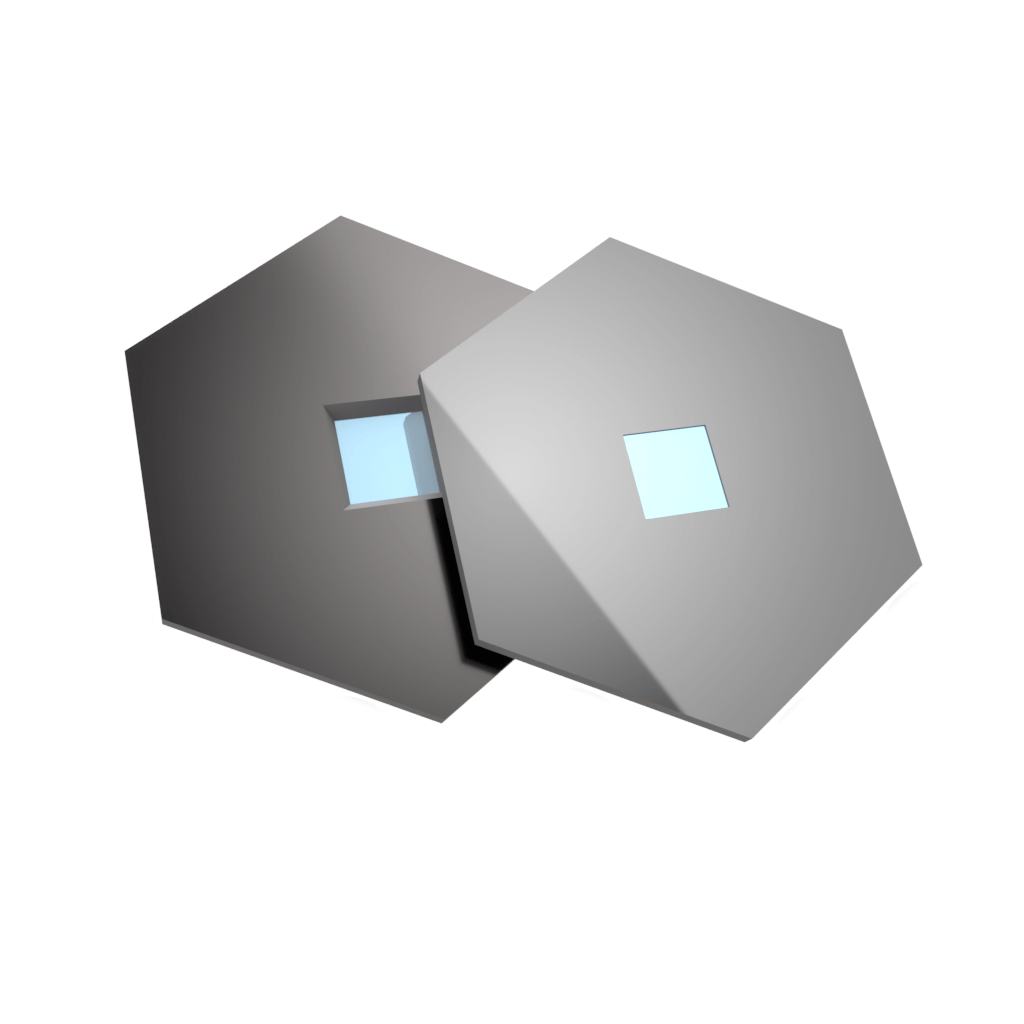

Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 20 nm 1x 500 µm x 500 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 20 nm 1x 500 µm x 500 µm NTSN100A20Q05
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (500 µm x 100 µm)
  • Membrandicke: 20 nm
  • Inhalt: 10 Stück
ab 209,00 € *

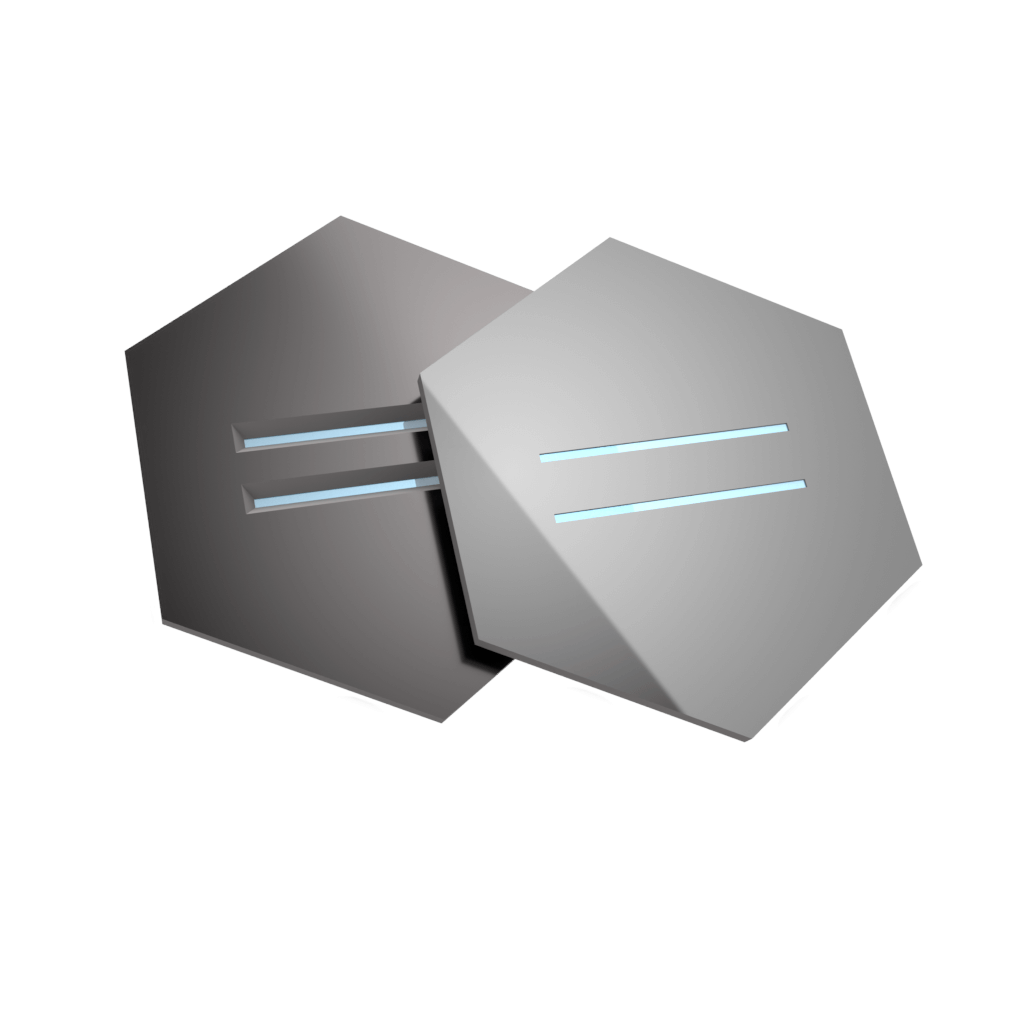

Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm + C2 2x 100 µm x 1500 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm + C2 2x 100 µm x 1500 µm NTSN100A05L
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 2 (100 µm x 1500 µm)
  • Membrandicke: 5 nm + C2
  • Inhalt: 10 Stück
ab 368,00 € *

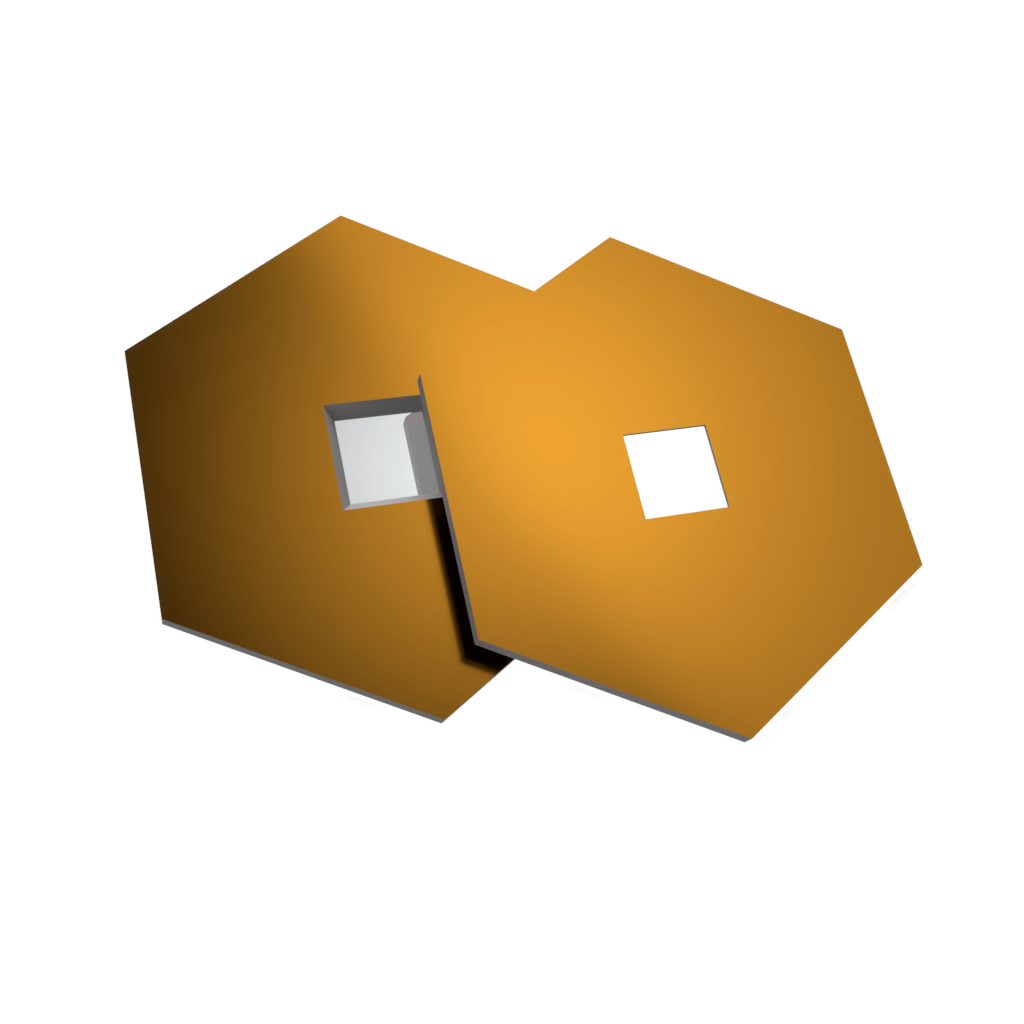

Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 500 µm x 500 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 500 µm x 500 µm NTSN100A50Q05
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (500 µm x 500 µm)
  • Membrandicke: 50 nm
  • Inhalt: 10 Stück
ab 188,00 € *

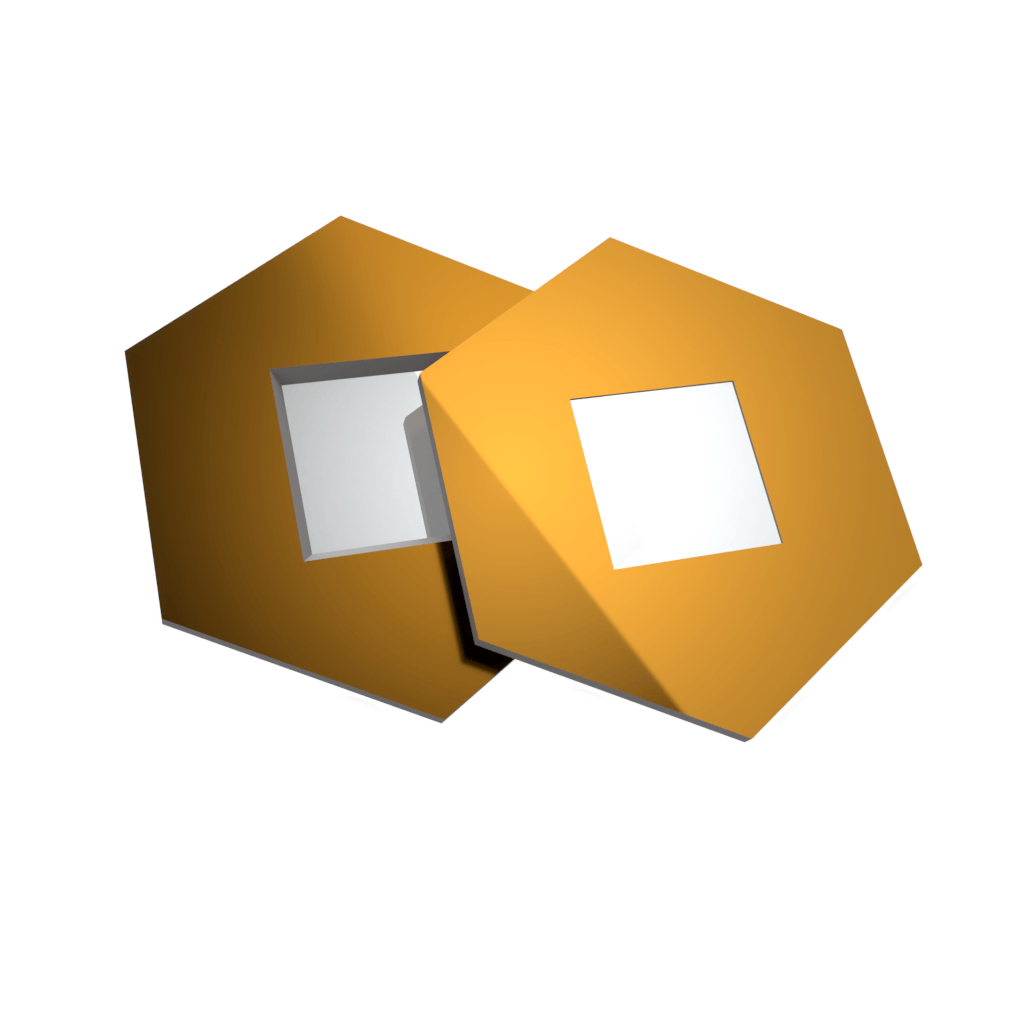

Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 1000 µm x 1000 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 1000 µm x 1000 µm NTSN100A50Q10
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (1000 µm x 1000 µm)
  • Membrandicke: 50 nm
  • Inhalt: 10 Stück
ab 188,00 € *
Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 100 µm x 100 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 50 nm 1x 100 µm x 100 µm NTSN100A50Q01
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (100 µm x 100 µm)
  • Membrandicke: 50 nm
  • Inhalt: 10 Stück
ab 188,00 € *
Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm 1x 25 µm x 25 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm 1x 25 µm x 25 µm NTSN100A05Q00
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (25 µm x 25 µm)
  • Membrandicke: 5 nm
  • Inhalt: 10 Stück
ab 368,00 € *
Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm 8x 50 x 50 µm + 1x 50 x 100 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 5 nm 8x 50 x 50 µm + 1x 50 x 100 µm NTSN100A05Q33A
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 50 µm x 50 µm + 1x 50 µm x 100 µm)
  • Membrandicke: 5 nm
  • Inhalt: 10 Stück
ab 368,00 € *

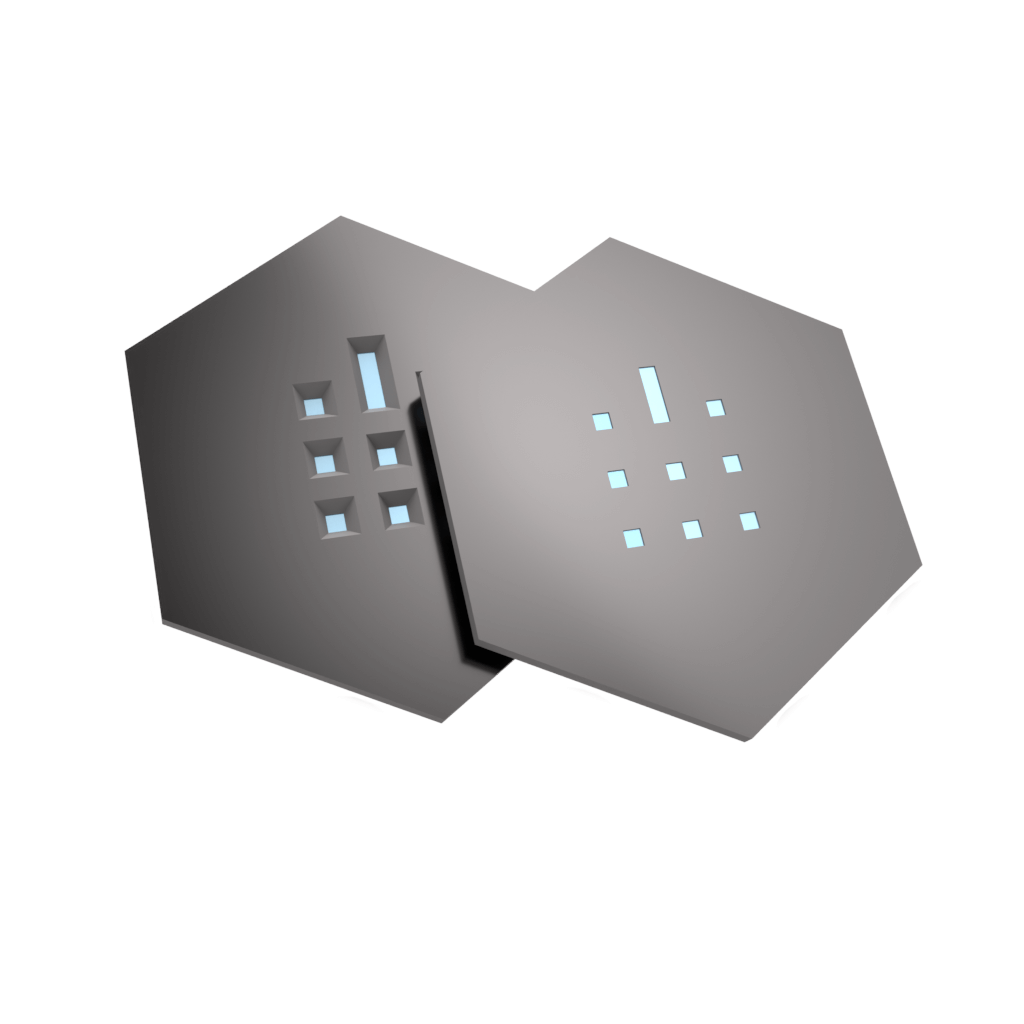

Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 10 nm 8x 100 x 100 µm + 1x 100 x 350 µm Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös 10 Stück 10 nm 8x 100 x 100 µm + 1x 100 x 350 µm NTSN100A10Q33
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 100 µm x 100 µm + 1x 100 µm x 350 µm)
  • Membrandicke: 10 nm
  • Inhalt: 10 Stück
ab 239,00 € *
Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös Siliziumnitrid Membran - TEM Windows, Low-Stress Siliziumnitrid, nicht porös NTSN100A50Q33
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 100 x 100 µm + 1x 100 x 350 µm)
  • Membrandicke: 50 nm
  • Inhalt: 10 Stück
ab 188,00 € *
Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm + C 2 2x 100 µm x 1500 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm + C 2 2x 100 µm x 1500 µm NTUS100A05L
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 2 (100 x 1500 µm)
  • Membrandicke: 5 nm + C
  • Inhalt: 10 Stück
ab 382,00 € *

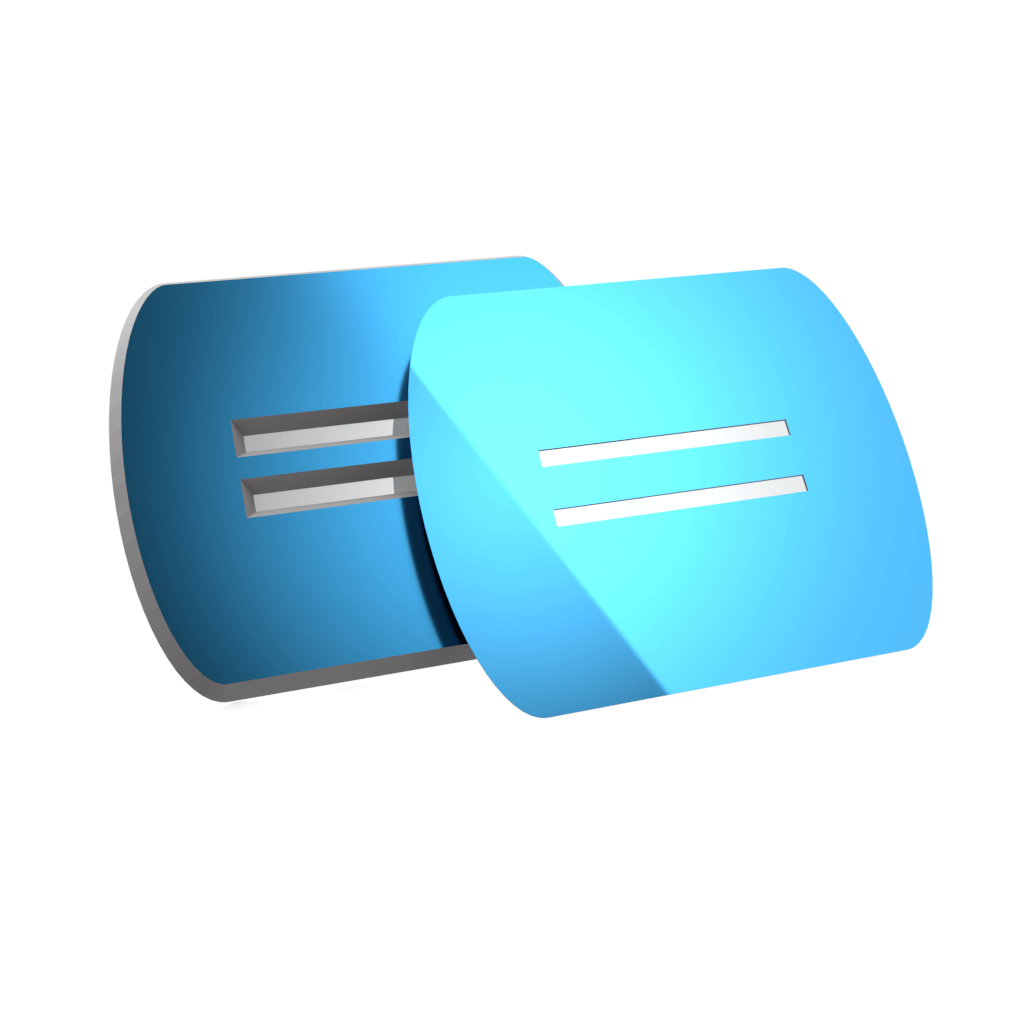

Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 15 nm 2 2x 100 µm x 1500 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 15 nm 2 2x 100 µm x 1500 µm NTUS100A15L
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 2 (100 x 1500 µm)
  • Membrandicke: 15 nm
  • Inhalt: 10 Stück
ab 263,00 € *

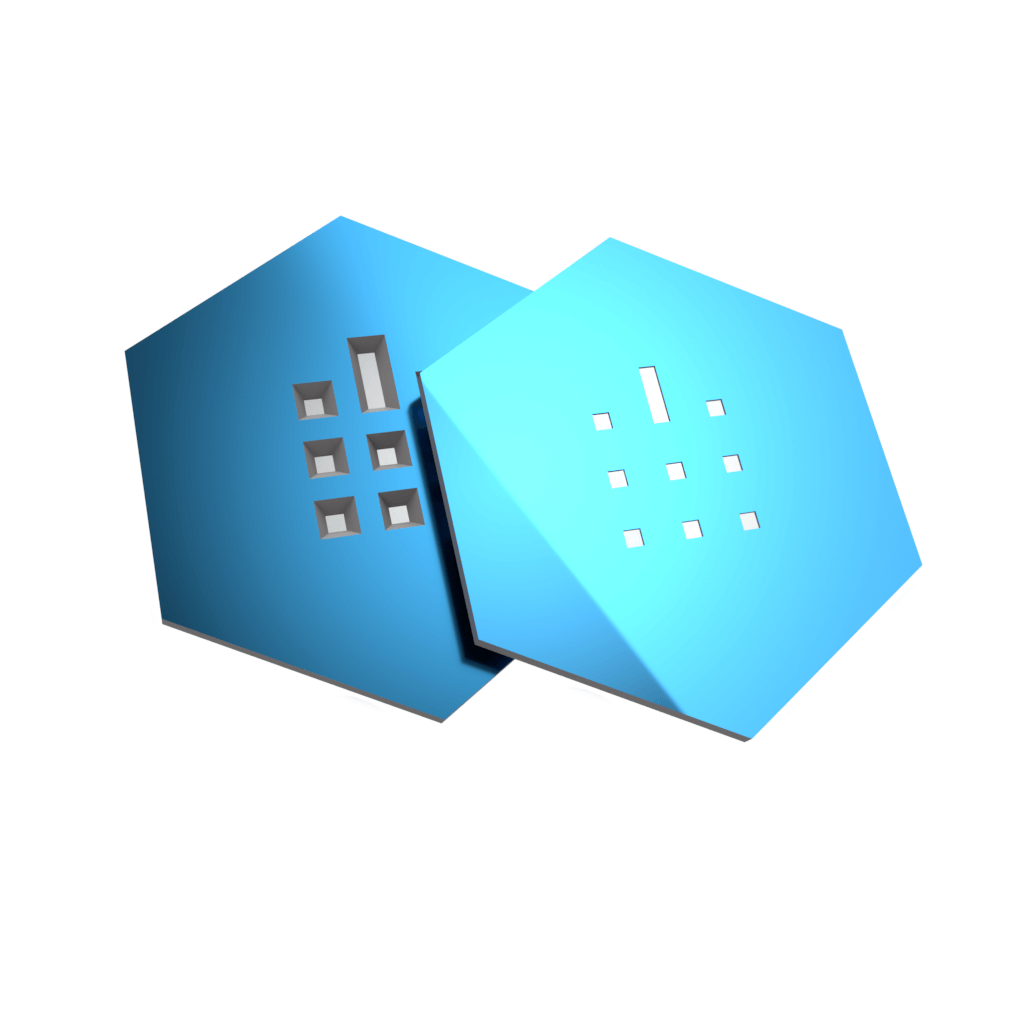

Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 15 nm 9 8x 100 x 100 µm + 1x 100 x 350 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 15 nm 9 8x 100 x 100 µm + 1x 100 x 350 µm NTUS100A15Q33
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 100 µm x 100 µm + 1x 100 µm x 350 µm)
  • Membrandicke: 15 nm
  • Inhalt: 10 Stück
ab 269,00 € *
Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 9 nm 2 2x 100 µm x 1500 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 9 nm 2 2x 100 µm x 1500 µm NTUS100A09L
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 2 (100 µm x 1500 µm)
  • Membrandicke: 9 nm
  • Inhalt: 10 Stück
ab 269,00 € *

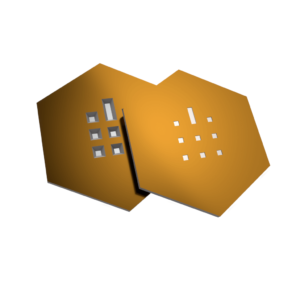

Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 9 nm 9 8x 100 x 100 µm + 1x 100 x 350 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 9 nm 9 8x 100 x 100 µm + 1x 100 x 350 µm NTUS100A09Q33
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 100 µm x 100 µm + 1x 100 µm + 350 µm)
  • Membrandicke: 9 nm
  • Inhalt: 10 Stück
ab 269,00 € *
Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm 1 1x 25 µm x 25 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm 1 1x 25 µm x 25 µm NTUS100A05Q00
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 1 (25 µm x 25 µm)
  • Membrandicke: 5 nm
  • Inhalt: 10 Stück
ab 393,75 € *
Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm 9 8x 50 x 50 µm + 1x 50 x 100 µm Silizium Membran - TEM Windows, amorphes reines Silizium, nicht porös 10 Stück 5 nm 9 8x 50 x 50 µm + 1x 50 x 100 µm NTUS100A05Q33A
  • Rahmenstärke: 100 µm
  • Anzahl der Fenster: 9 (8x 50 µm x 50 µm + 1x 50 µm + 100 µm)
  • Membrandicke: 9 nm
  • Inhalt: 10 Stück
ab 393,75 € *

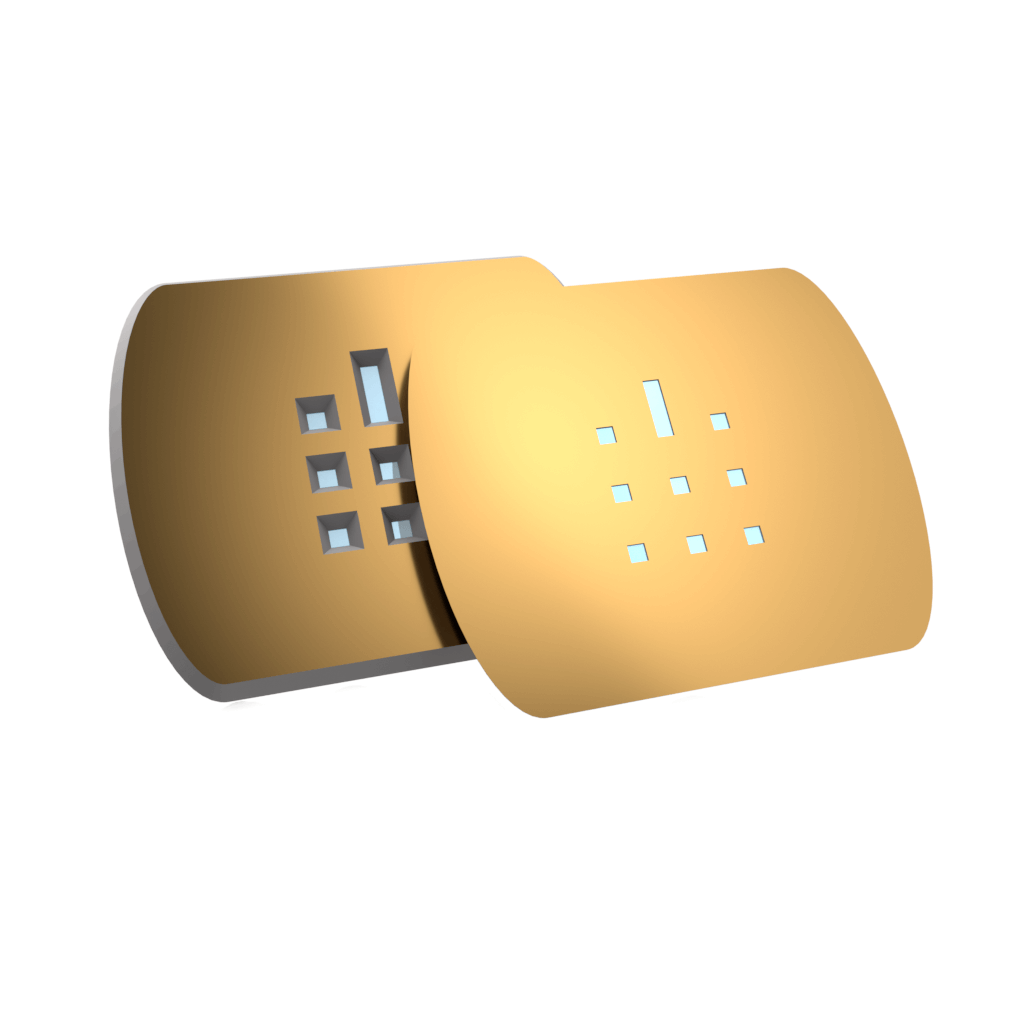

Siliziumdioxid Membran - TEM Windows, 40 nm, 9 Fenster Siliziumdioxid Membran - TEM Windows, 40 nm, 9 Fenster NTSO100A40Q33
  • Siliziumdioxid Membran - TEM Windows , Temperaturstabil: bis 1000 ºC
  • 9 Fenster, 8x 100 µm x 100 µm + 1 x 100 x 350µm
  • 40 nm
  • Inhalt: 10 Stück
213,00 € *
Siliziumoxid Membran - G-Flat, 100 nm, 1 Fenster, 1000 µm x 1000 µm Siliziumoxid Membran - G-Flat, 100 nm, 1 Fenster, 1000 µm x 1000 µm NTSO1A100GFLQ10
  • Siliziumoxid Membran - G-Flat , Temperaturstabil: bis 1000° C
  • 1 Fenster, 1000 µm x 1000 µm
  • Rahmenstärke: 100 nm
  • Inhalt: 10 Stück
278,00 € *
